モデル状態

Inventorでのモデル状態の操作方法をご紹介します。

詳細レベルリプレゼンテーションは2022でモデル状態に統合されました。
詳細レベルリプレゼンテーションの記事はこちら

https://www.inventor-navi.net/inventor-how-to-use/1769/

操作手順

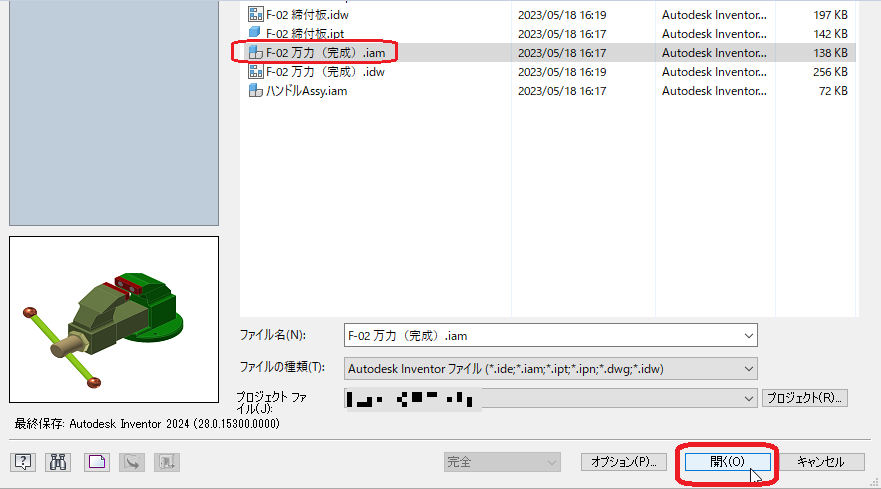

1. 「モデル状態」フォルダの中の「F-02 万力（完成）.iam]」を開きます。
   モデル状態フォルダダウンロード



2. モデル状態:[プライマリ]を右クリックし、新規作成します。

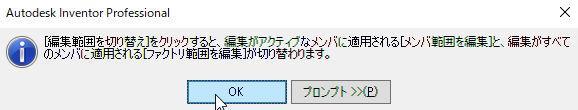

   OKします。



3. 新しく作成されたモデル状態の名前を[ハンドル部のみ]にします。

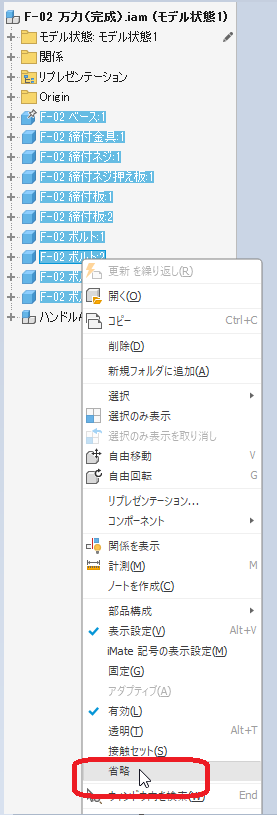

4. ハンドルAssy:1以外のパーツをすべて省略
   ハンドルAssy:1以外のパーツをすべて選択し、[省略]をクリックします。

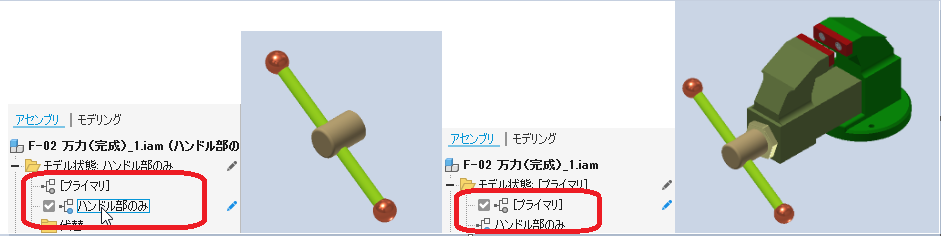

5. モデル状態を展開しダブルクリックすると、
   設定したモデル状態の[ハンドル部]と[プライマリ]と切り替えることができます。



6. 完成した状態のまま、ファイルを上書き保存します。以上でモデル状態が完成しました。

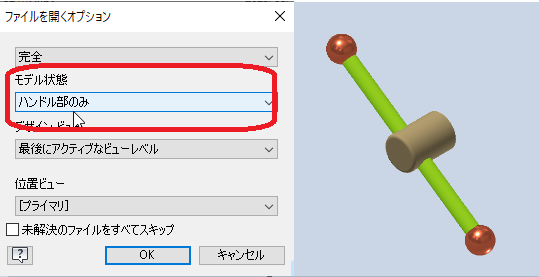

   次回からは最後に使用していたモデル状態から、ファイルが展開されるようになります。
