アセンブリ拘束で二つの同じ形の直方体をつなげたい

アセンブリ拘束で二つの同じ形の直方体を拘束し、長さ二倍の直方体になるような拘束方法をご紹介します。

操作手順

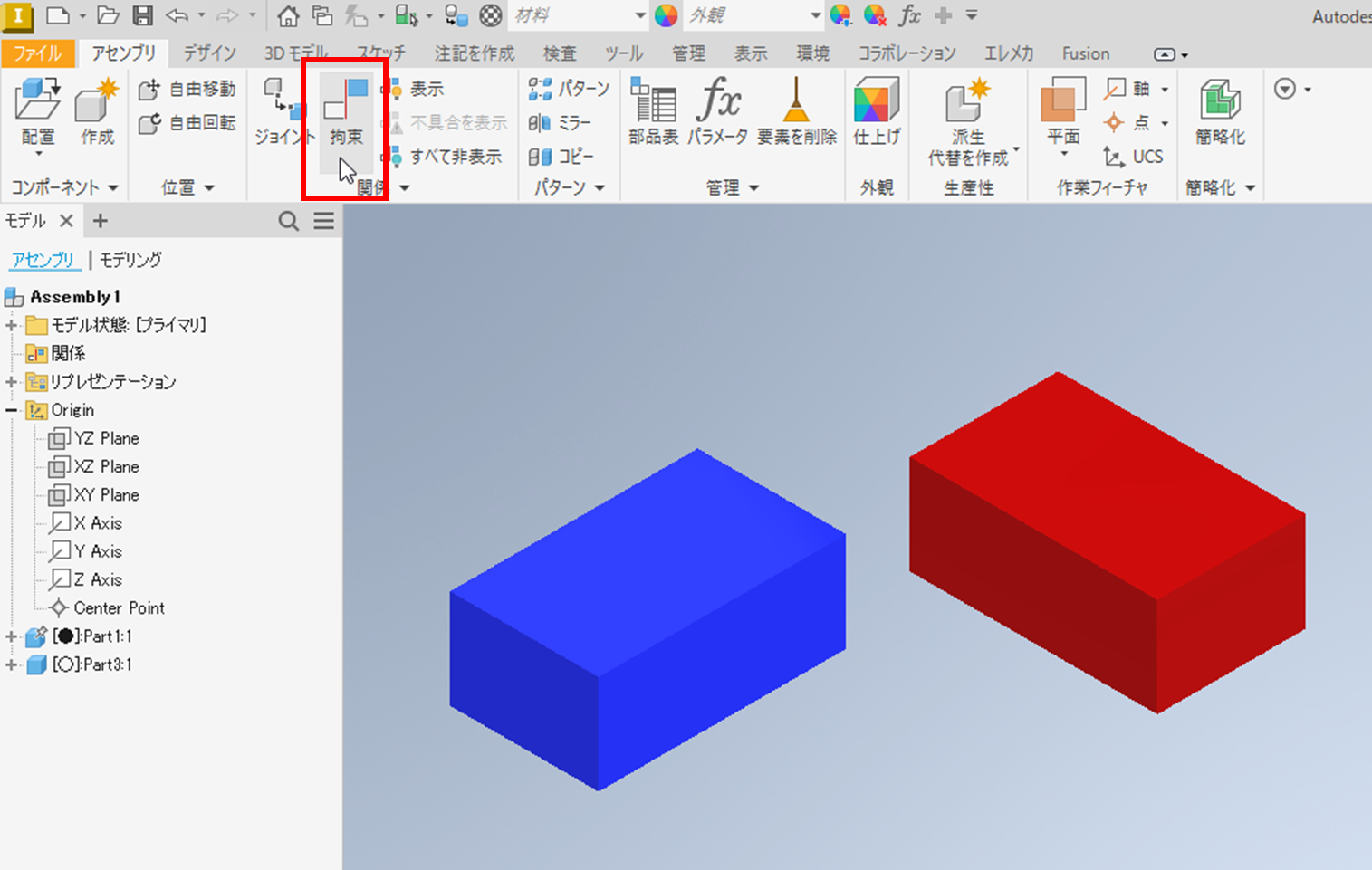

1. アセンブリタブ→関係パネル→拘束をクリックします。

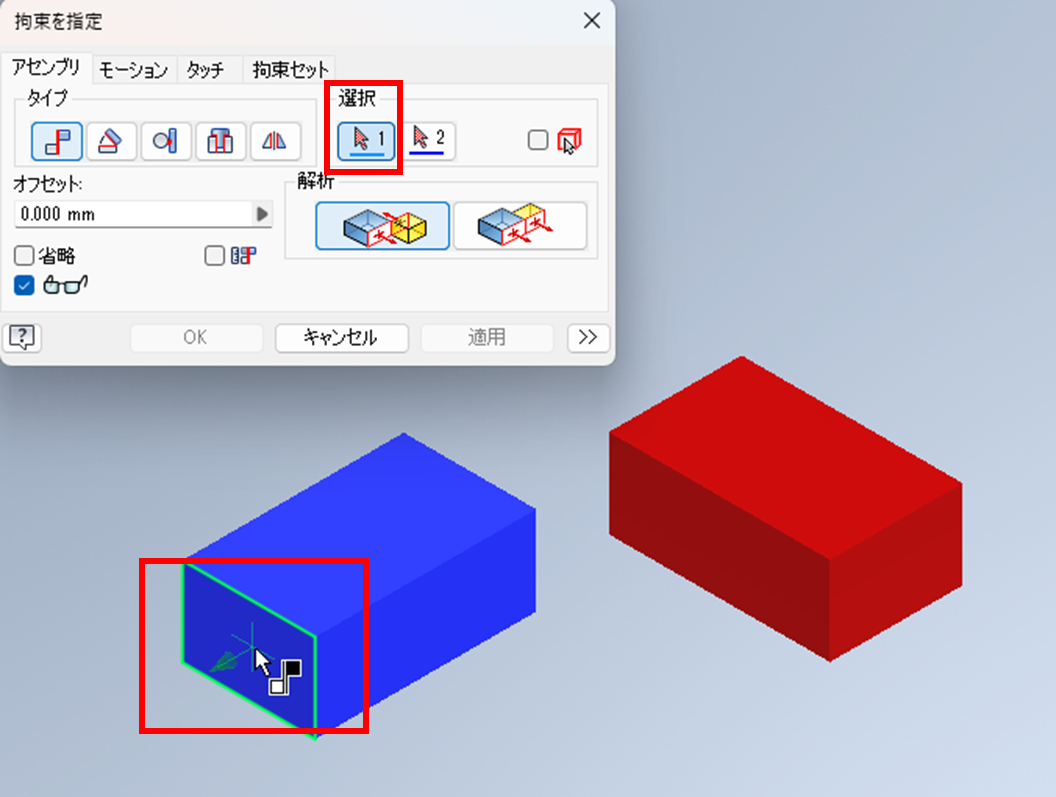

2. 選択1で図の赤枠面をクリックします。

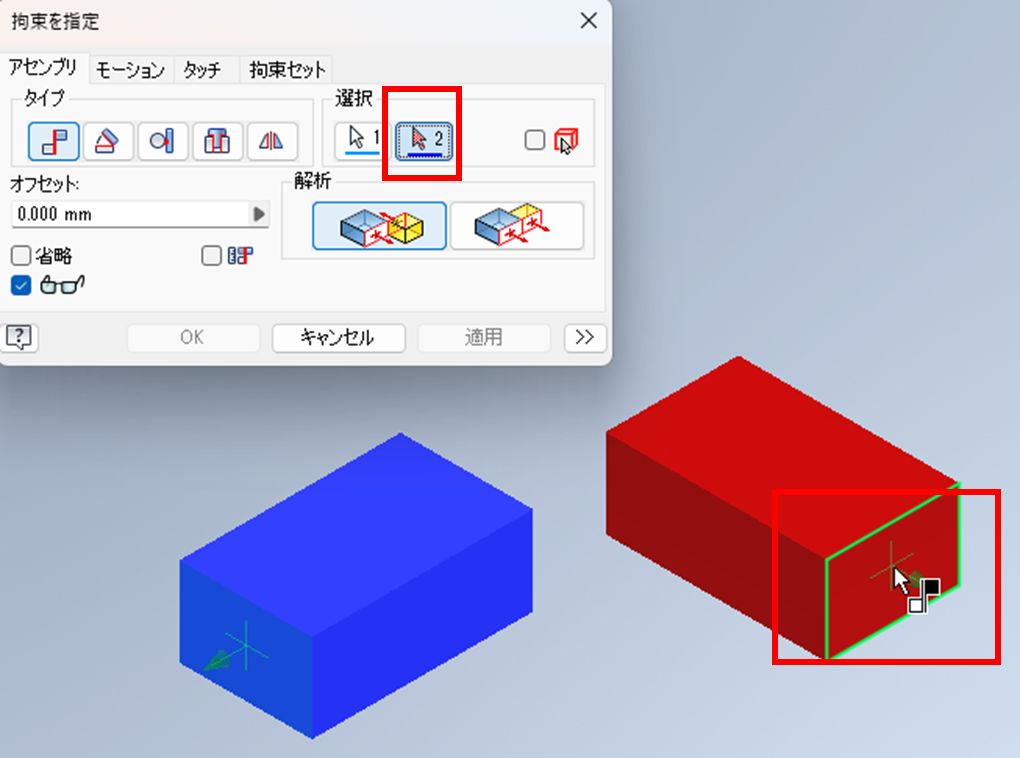

3. 選択2で図の赤枠面をクリックします。

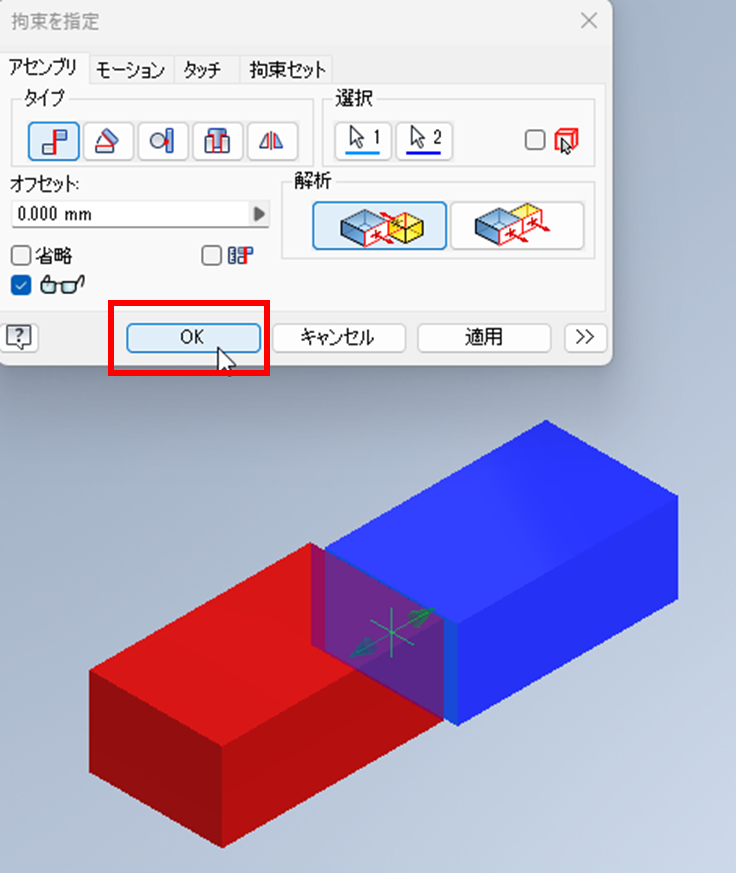

4. OKをクリックします。



5. 面同士が向かい合う「メイト拘束」ができました。

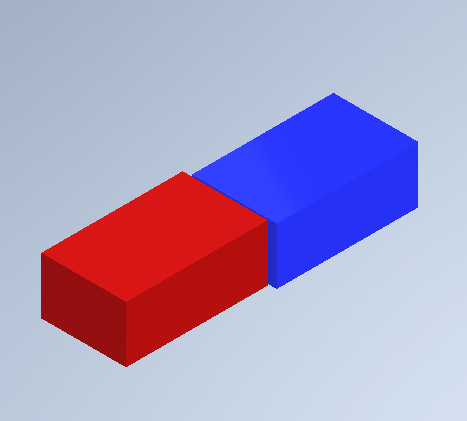

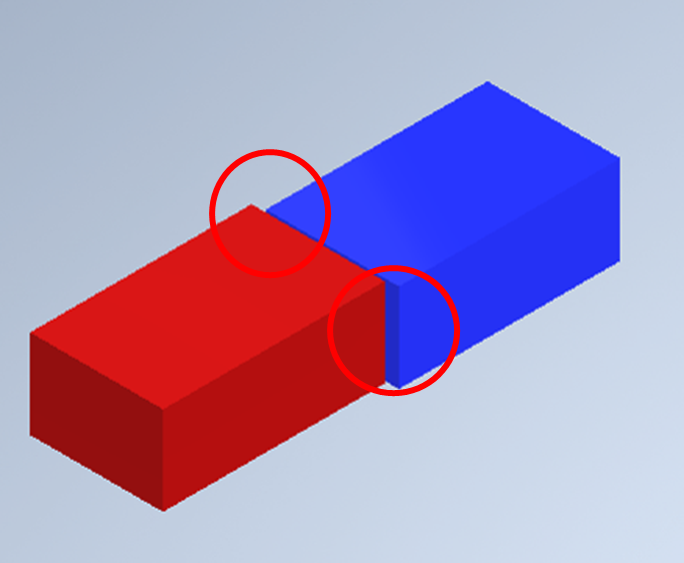

6. メイト拘束だけでは段差ができてしまっているので、拘束を追加します。

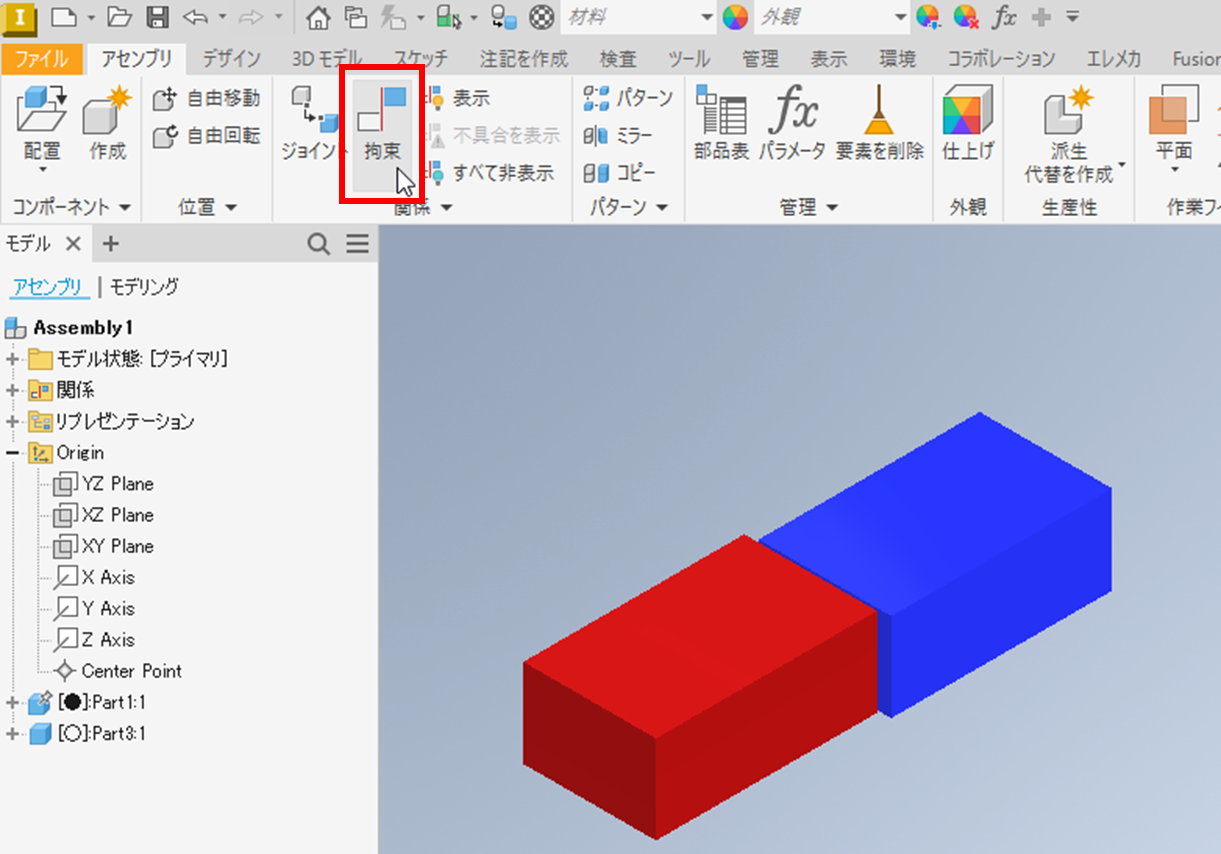

7. アセンブリタブ→関係パネル→拘束をクリックします。

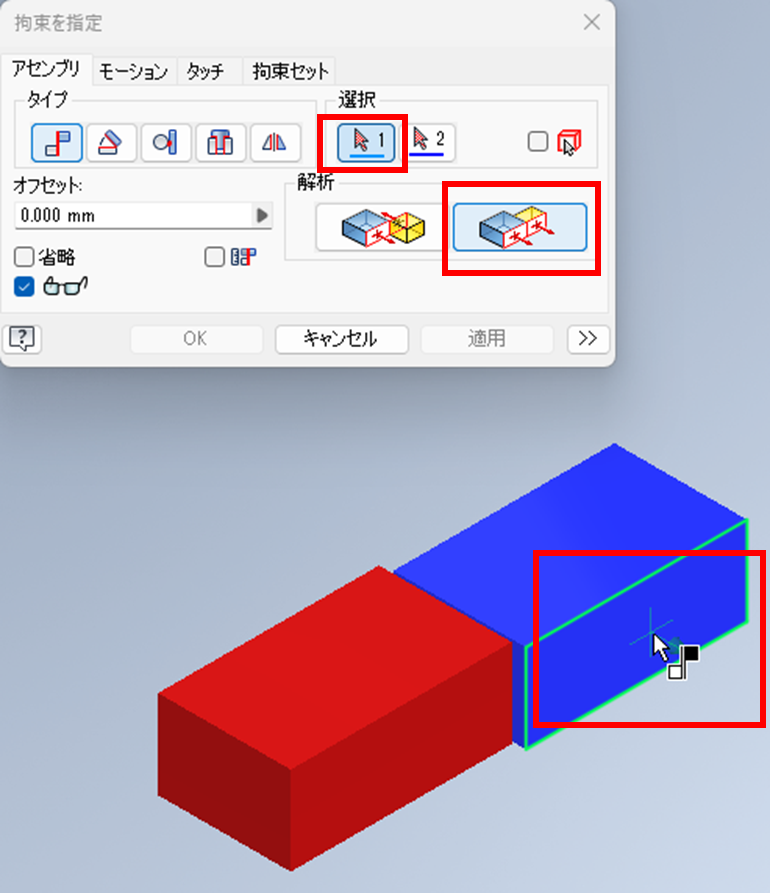

8. 選択1で解析はフラッシュを選択し、図の赤枠面をクリックします。

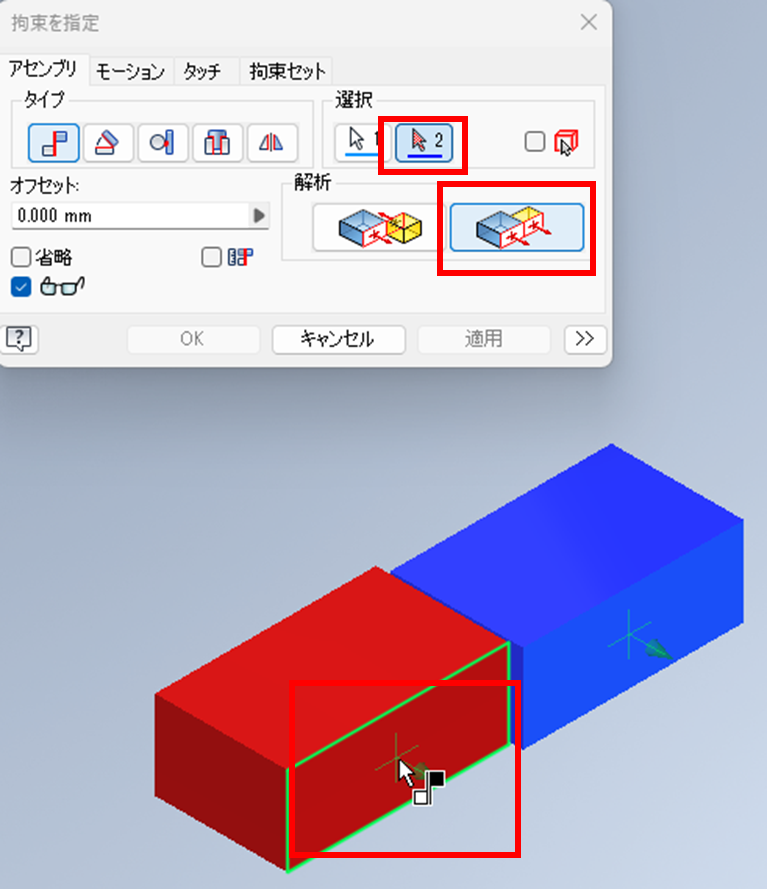

9. 選択2で解析はフラッシュのままで、図の赤枠面をクリックします。

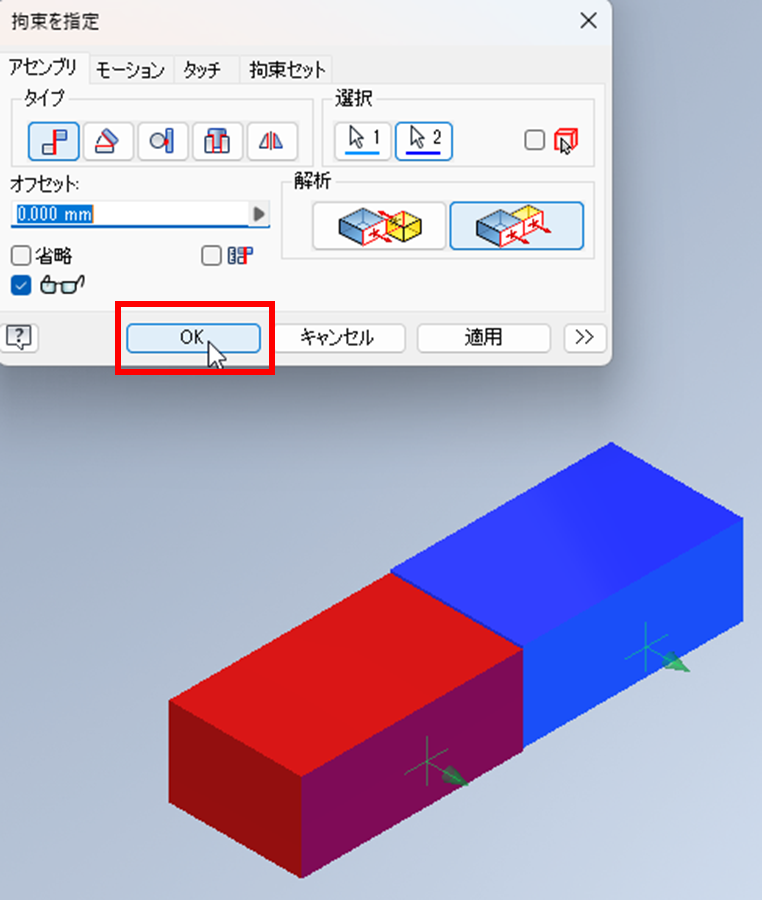

10. OKをクリックします。

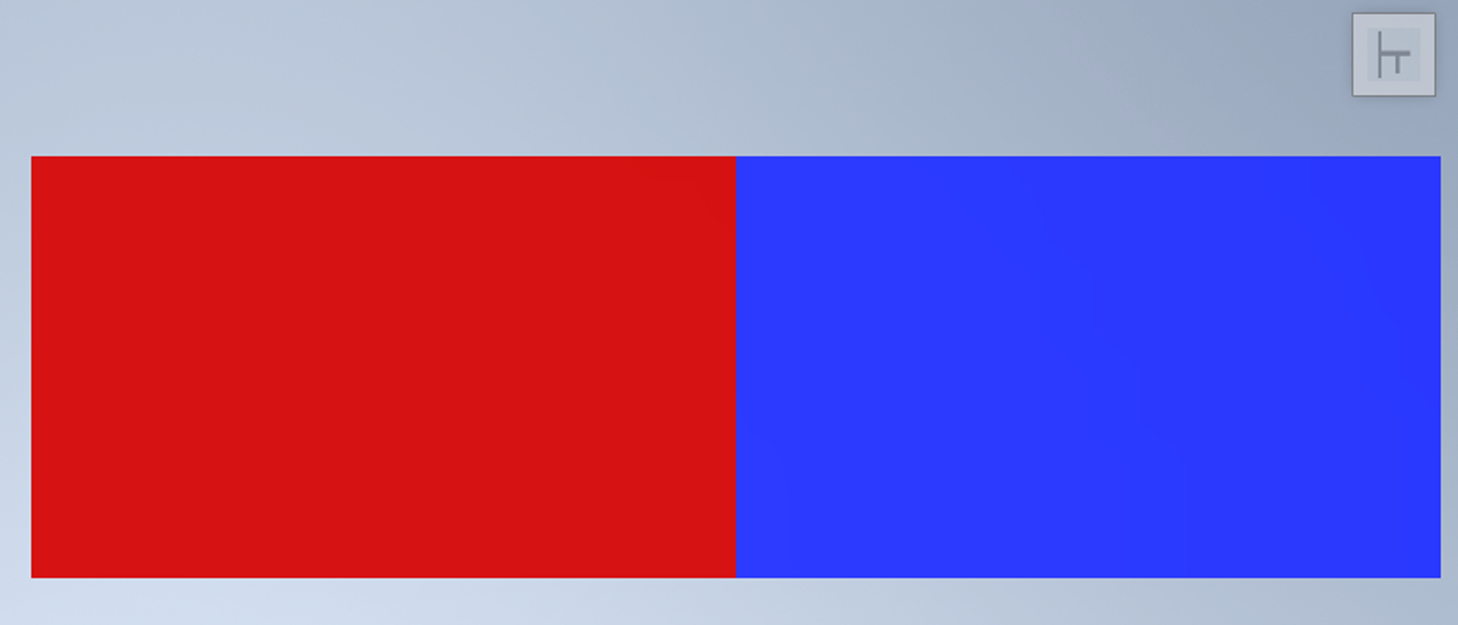

11. パーツを上から確認すると面がきれいにそろっています。

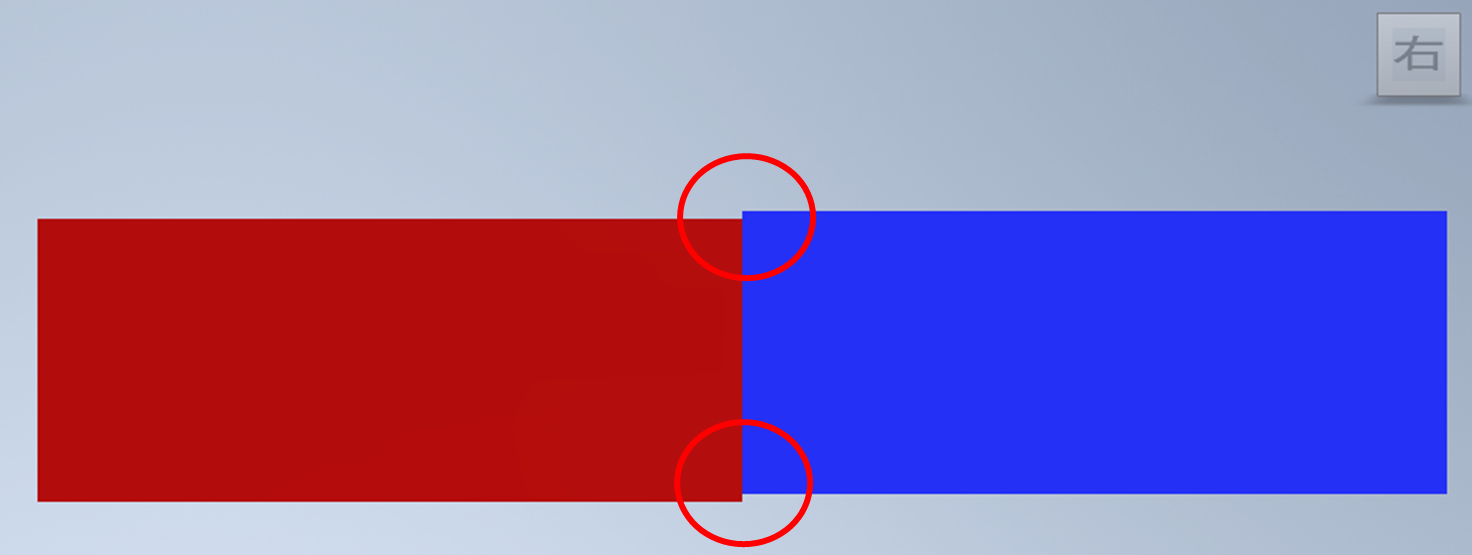

    パーツを右から確認すると段差ができています。

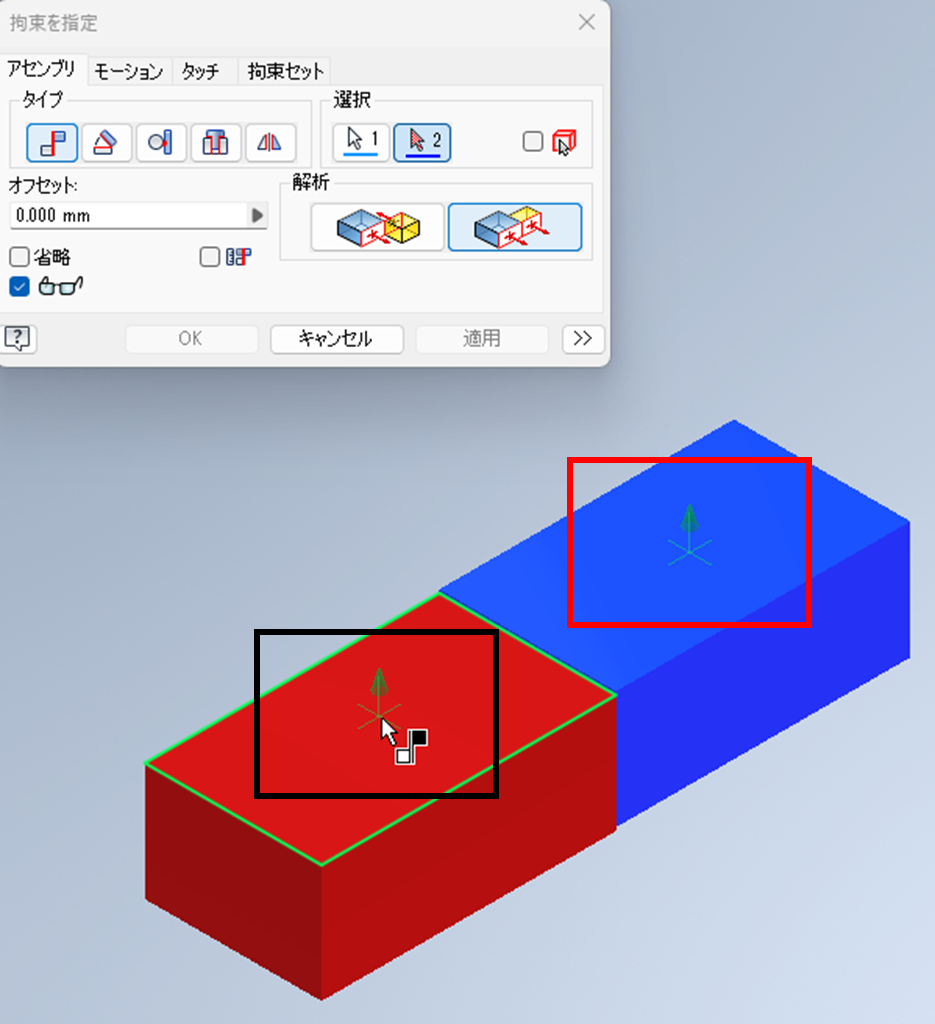

    操作手順７～10を参考にして、フラッシュ拘束を追加します。
    その時、選択１では赤枠面、選択２では黒枠面を選択します。

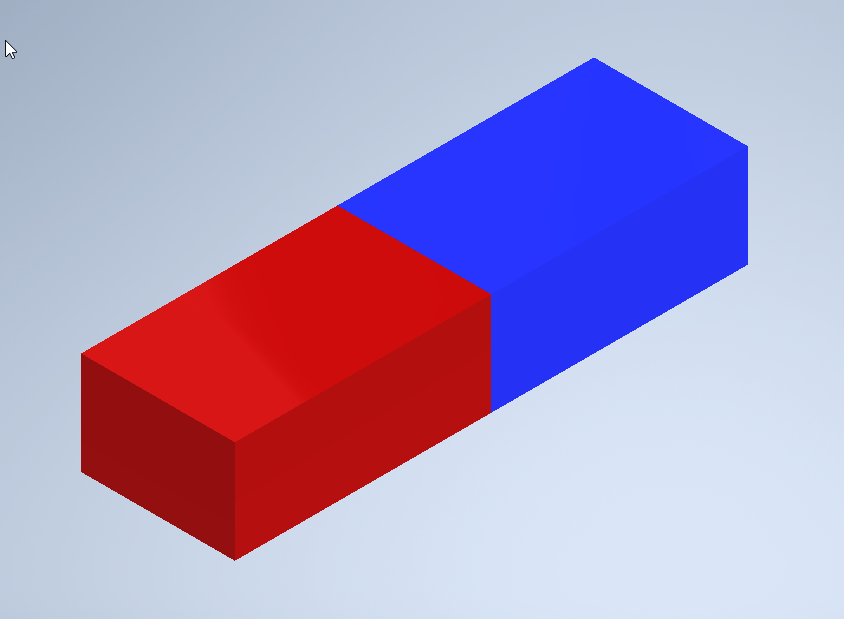

12. 二つの同じ形の直方体を拘束し、長さ二倍の直方体ができました。
