角度を用いたアセンブリ拘束

角度を用いたアセンブリ拘束の方法をご紹介します。

操作手順

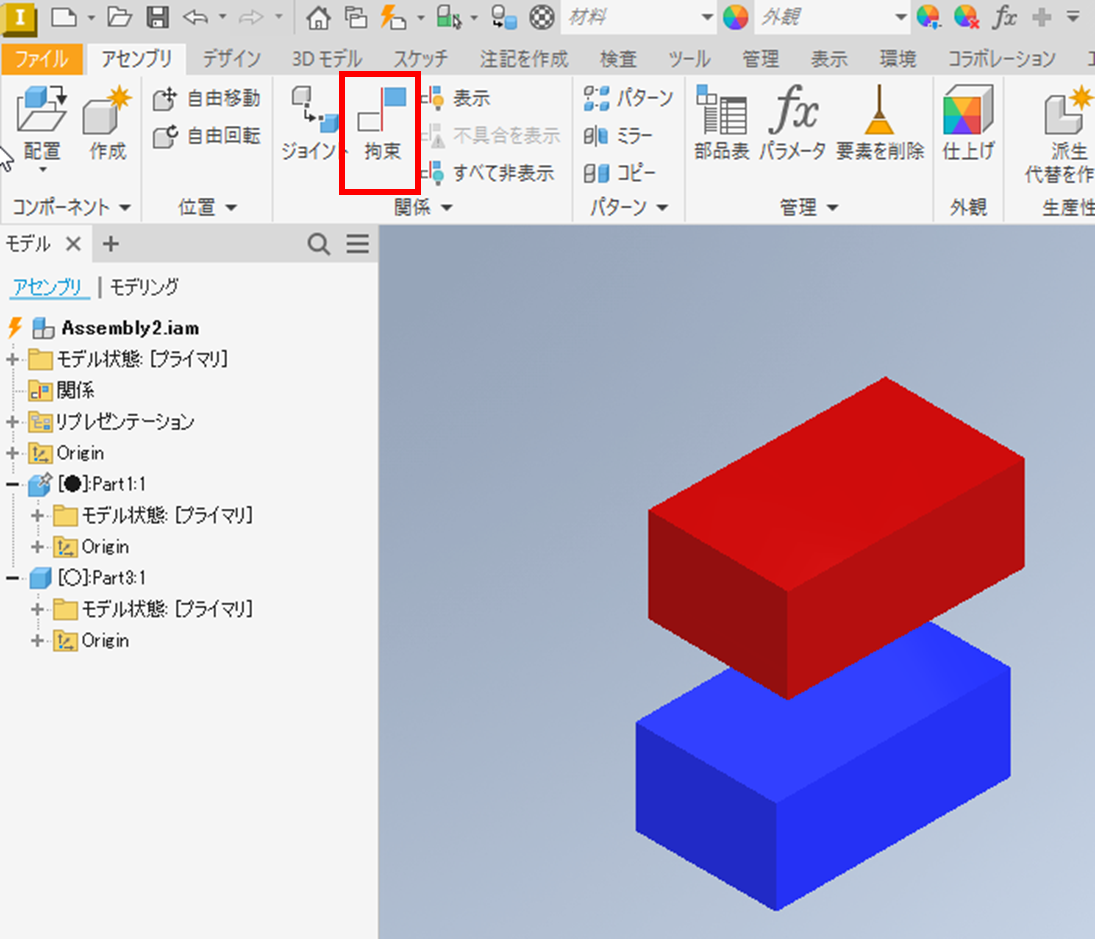

1. アセンブリタブ→関係パネル→拘束をクリックします。

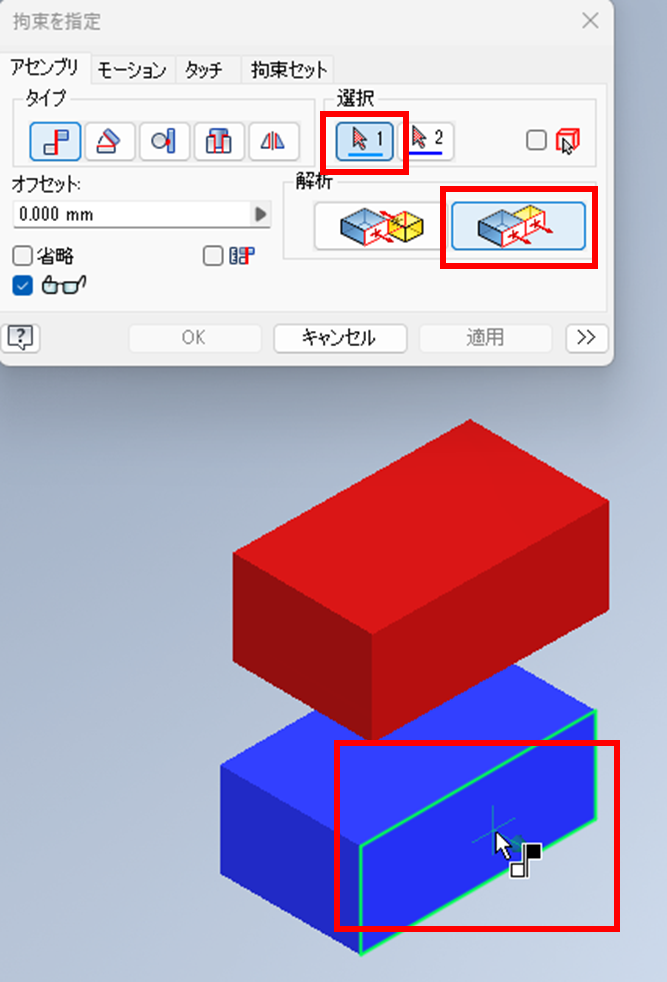

2. 選択1で解析はフラッシュを選択し、図の赤枠面をクリックします。

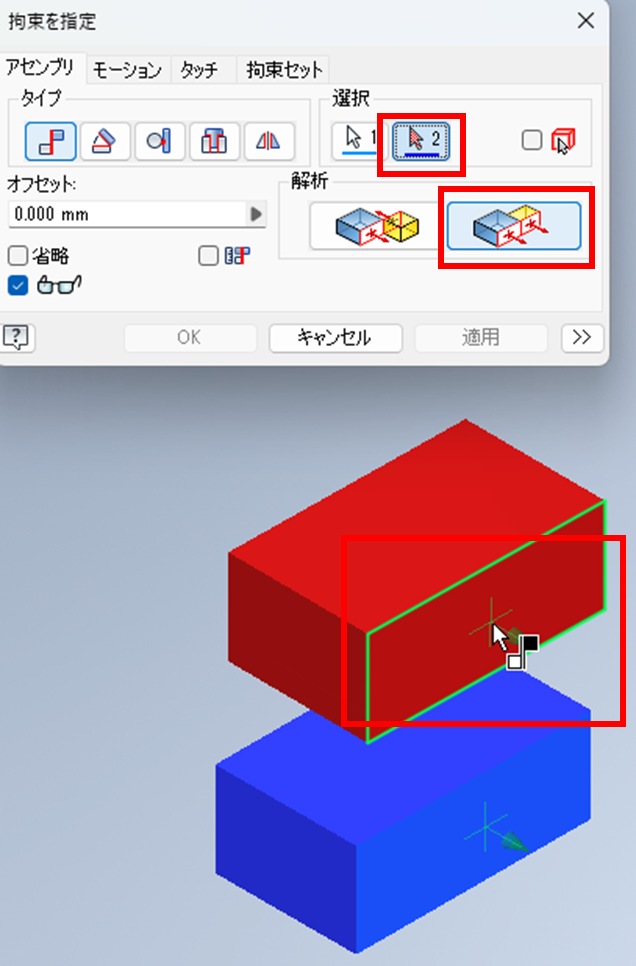

3. 選択2で解析はフラッシュのままで、図の赤枠面をクリックします。

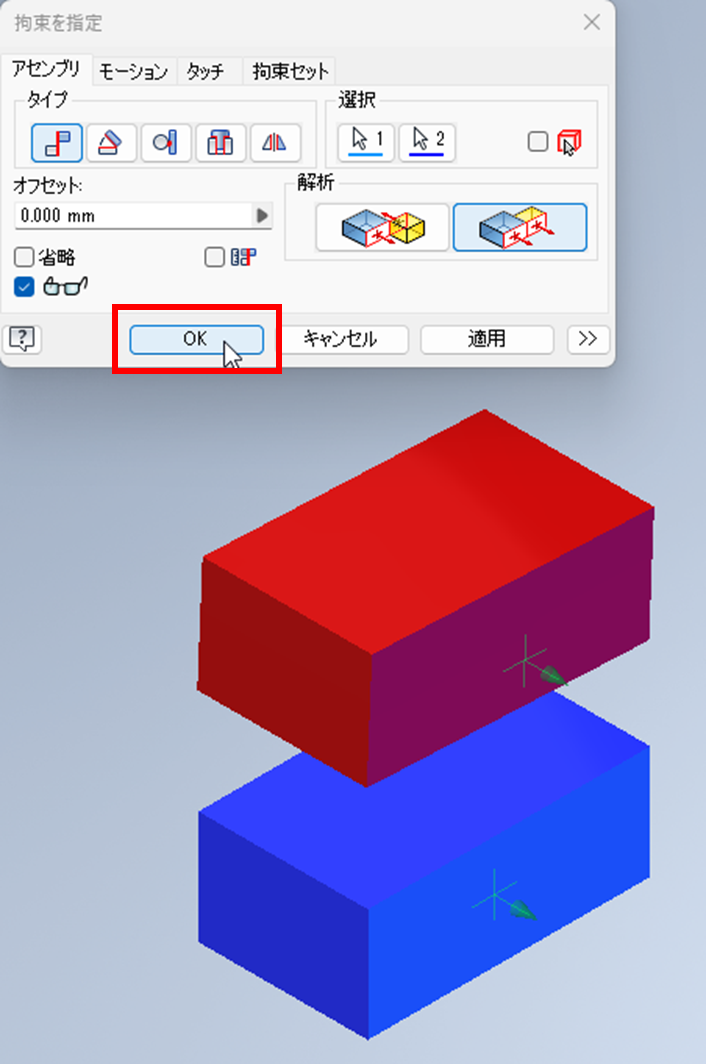

4. OKをクリックします。

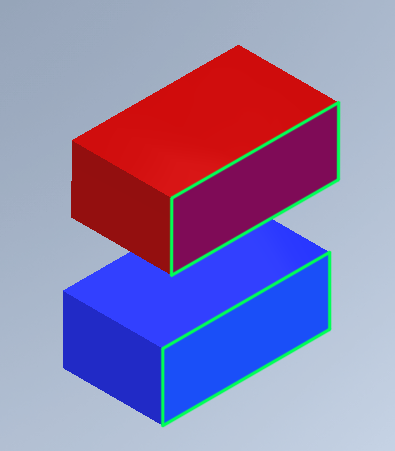

5. 緑枠面にフラッシュ拘束ができました。

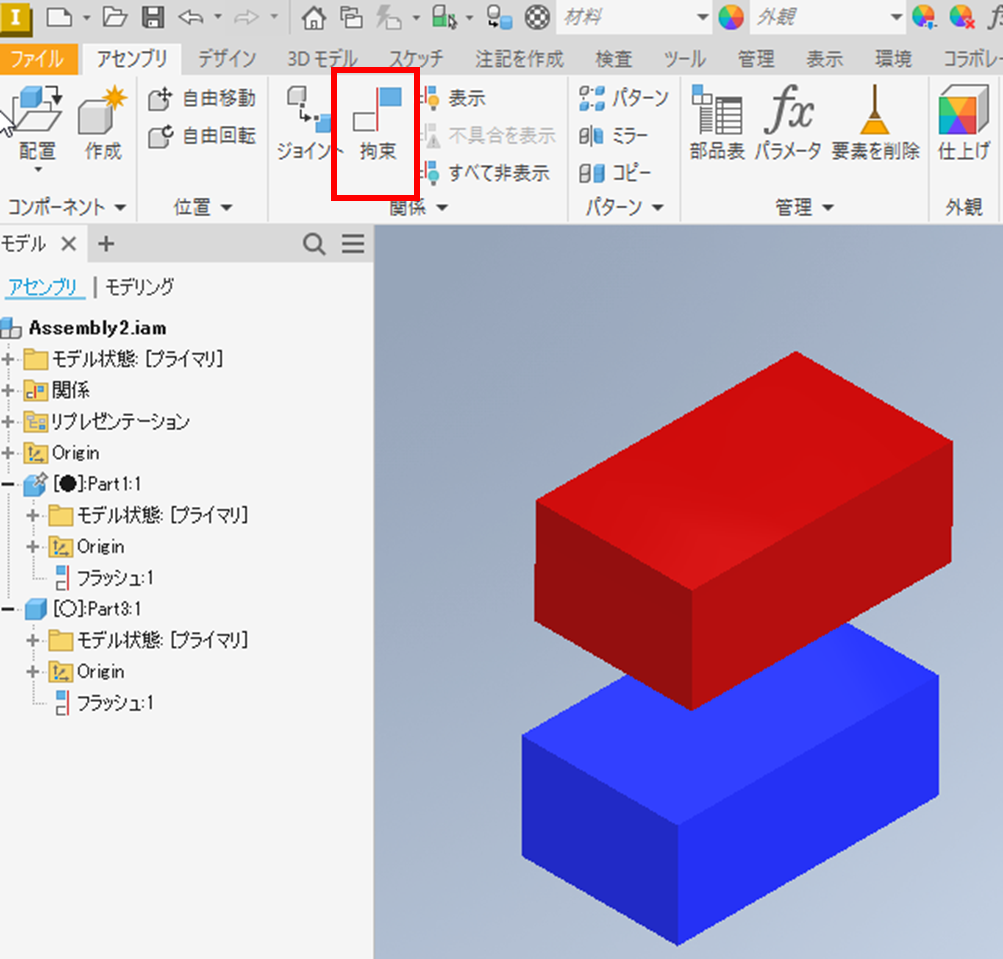

6. アセンブリタブ→関係パネル→拘束をクリックします。

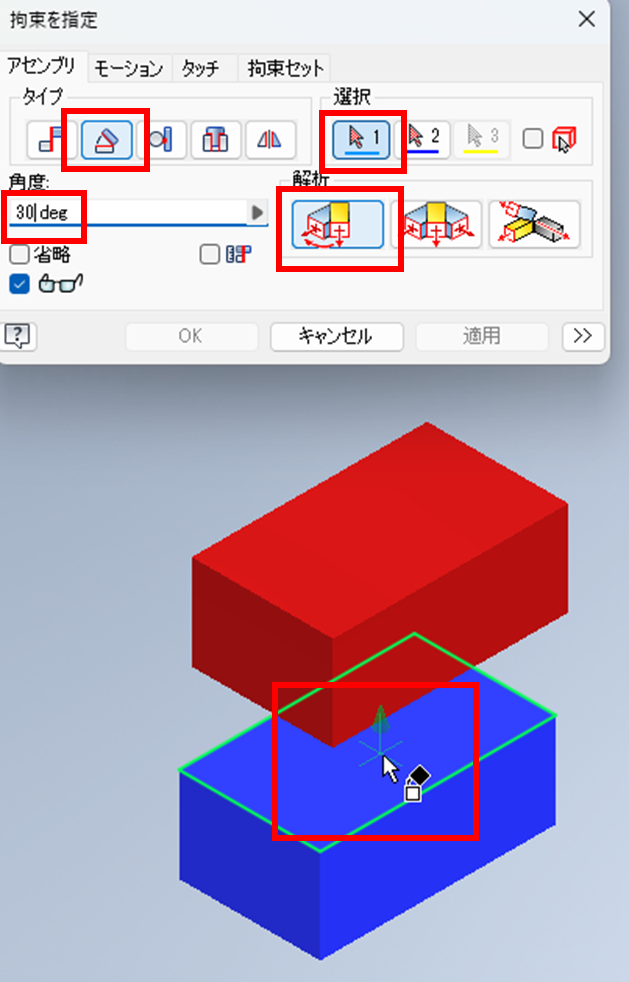

7. タイプを角度、選択1で解析を有向角にし、角度に30と入力します。
   図の赤枠面をクリックします。

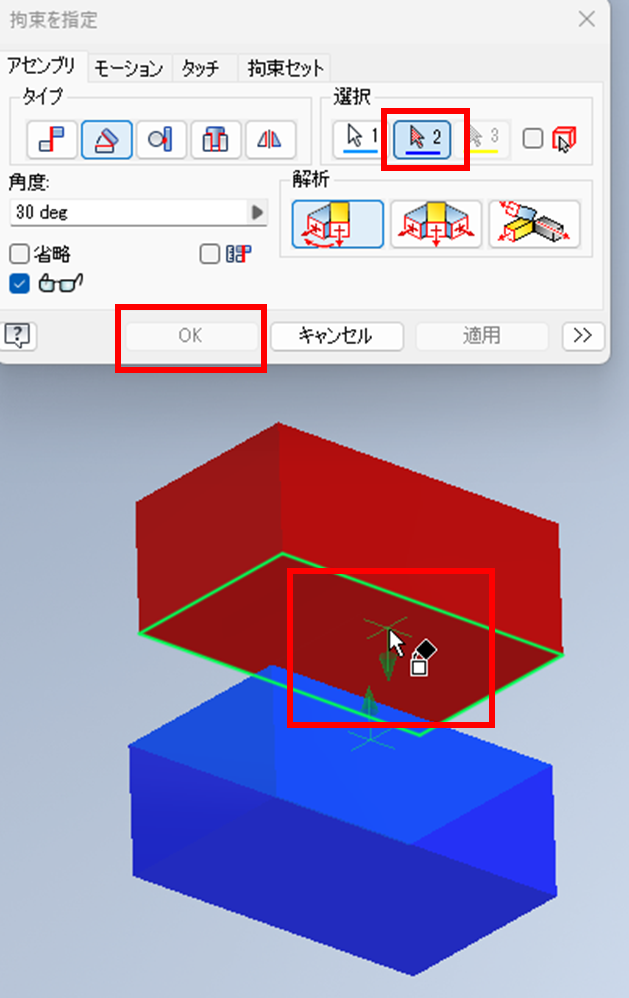

8. 選択2で図の赤枠面をクリックし、OKをクリックします。

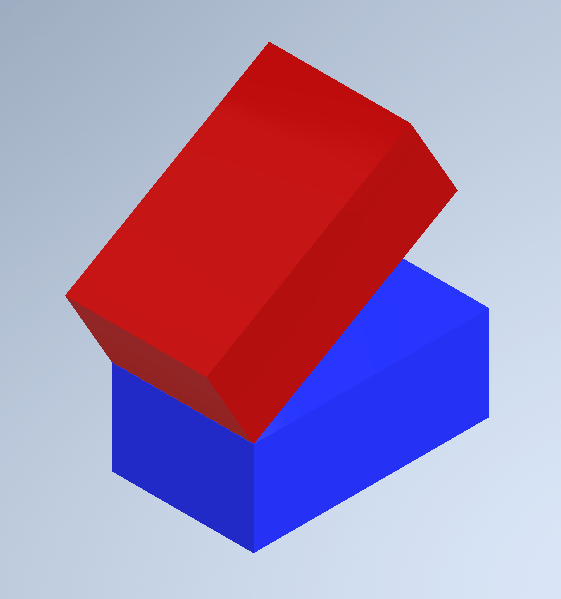

9. 向かいあう面が30°に拘束されました。

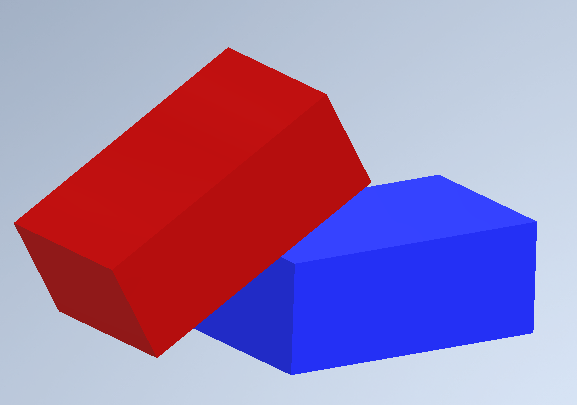

   この状態ではパーツが動いてしまい完全ではありません。



10. 拘束を追加します。

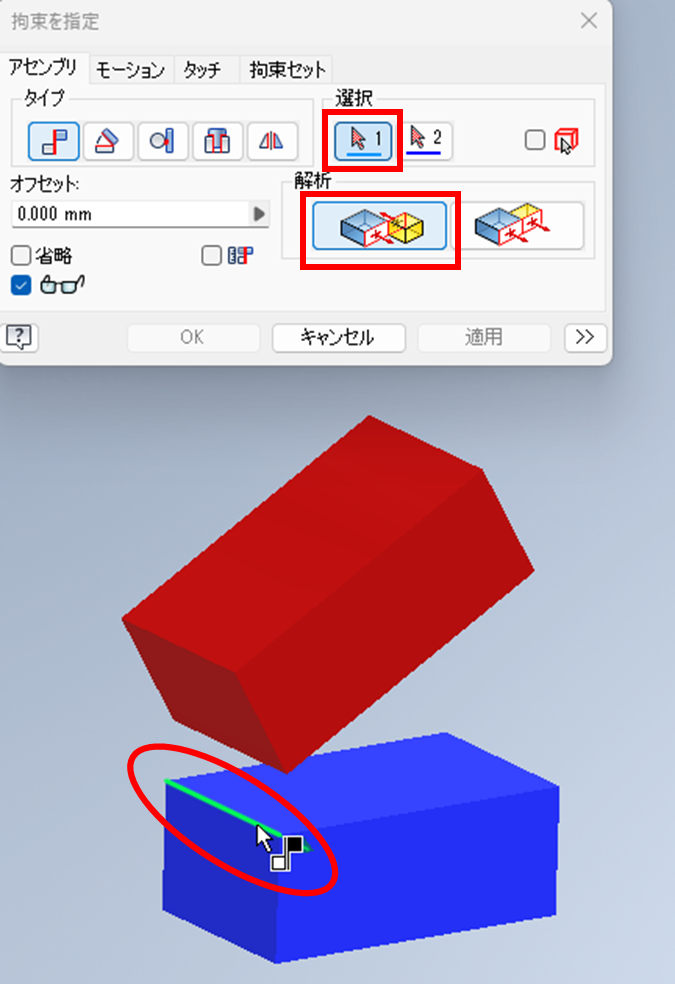

    拘束を指定画面を表示し、選択１で解析はメイト、図の赤丸部分のエッジをクリックします。

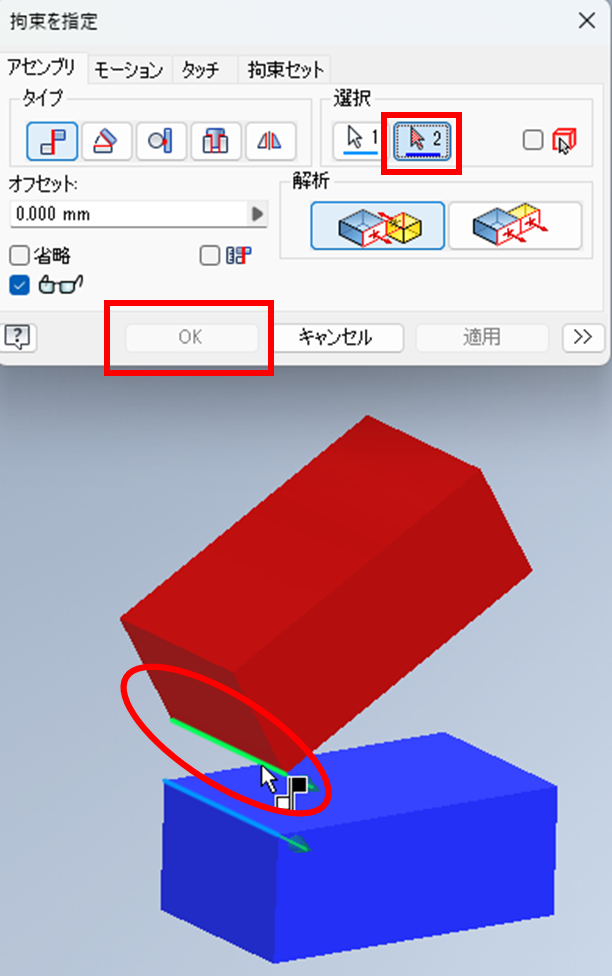

11. 選択2で図の赤丸部分のエッジをクリックし、OKをクリックします。

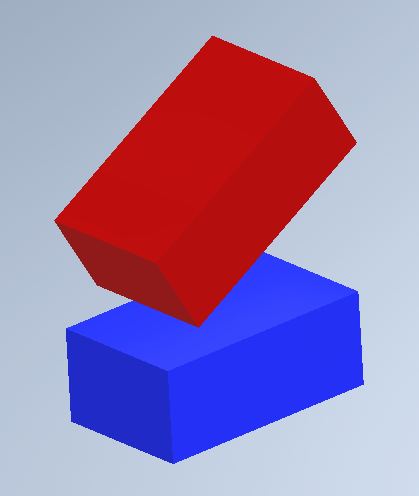

12. 完全に拘束できました。
