フィーチャのパターン化1-矩形状

フィーチャのパターン化の作成方法をご紹介します。
矩形状は同じフィーチャーを縦横の間隔と個数を指定します。

操作手順

1. パーツを新規作成します。



2. 下図のモデルを作成しましょう。
   分かりやすいように板チョコを矩形状パターンで作成していきます。

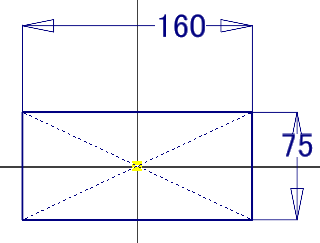

3. XY平面に、下図スケッチを作成します。

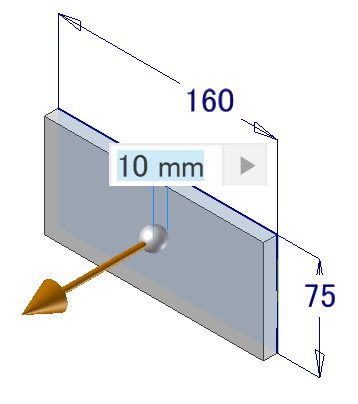

4. スケッチを終了し、10ｍｍ押し出します。



5. 押し出した面にスケッチを作成します。

6. 下図スケッチを作成します。

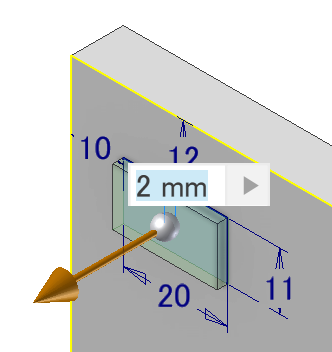

7. スケッチを終了し2ｍｍ押し出します。

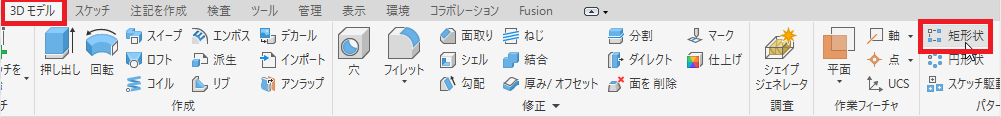

8. 「3Dモデル」タブ→「矩形状」を実行します。
9. 7で押し出したフィーチャを選択します。




10. 方向1、方向2で縦横両方を別々に設定できます。
    今回は方向1に横の設定、方向2で縦の設定にしました。
    方向1でX軸を選択します。

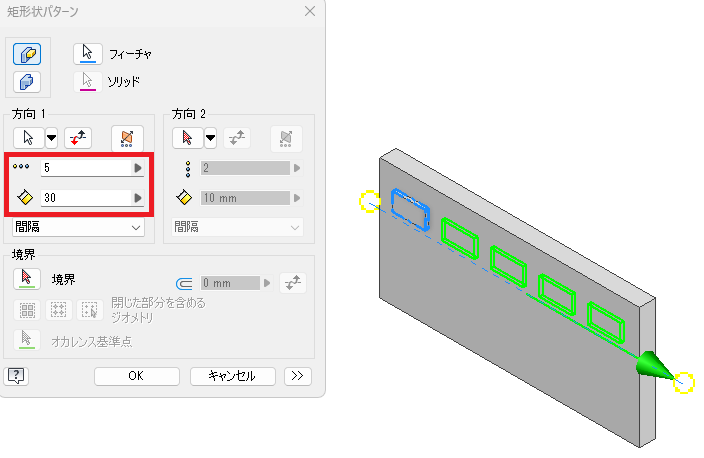

11. 列数5、間隔30で設定します。
    これで横の設定はできました。



12. 次に縦の設定をします。
    方向2でY軸を選択します。



13. 方向が違うようでしたら反転させてください。

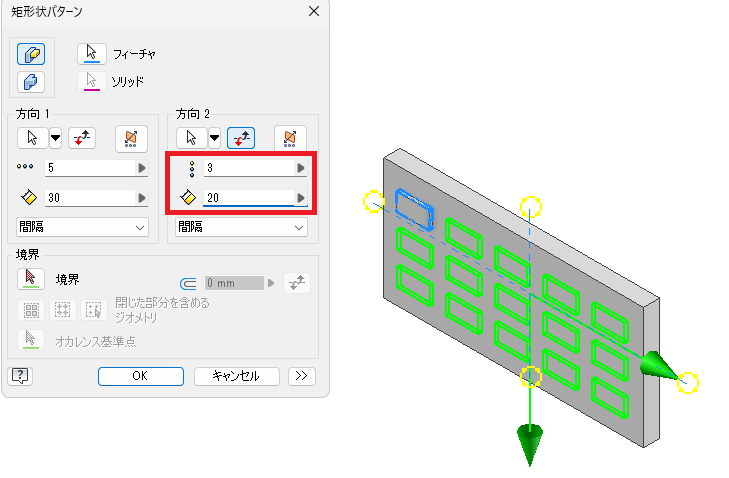

14. 列数3、間隔20で設定します。

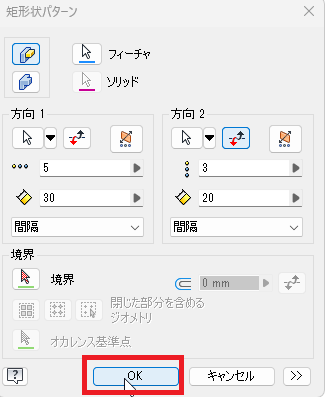

15. 「OK」します。

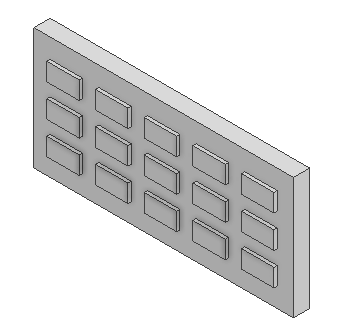

16. 設定した通りに配置されます。

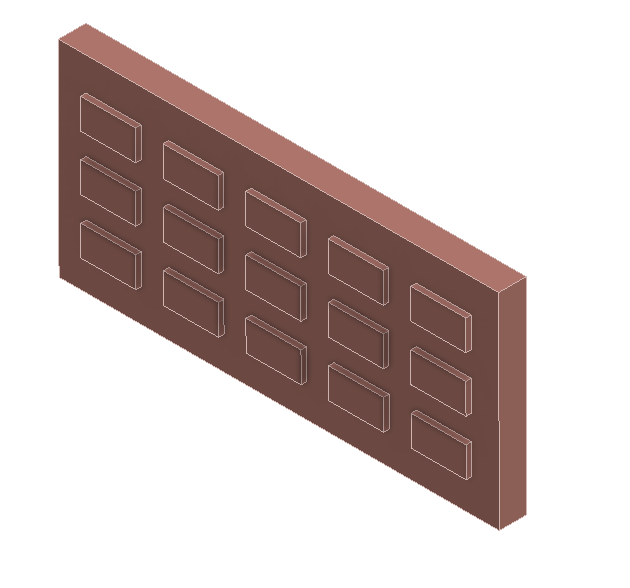

17. 色を変更し板チョコを完成させます。
    一つ一つすべてスケッチするよりパターン化して効率よく作成できます。
