フィーチャのパターン化2-円形状

フィーチャのパターン化の作成方法をご紹介します。
円形状は同じフィーチャーを円状に間隔と個数を指定します。

操作手順

1. パーツを新規作成します。

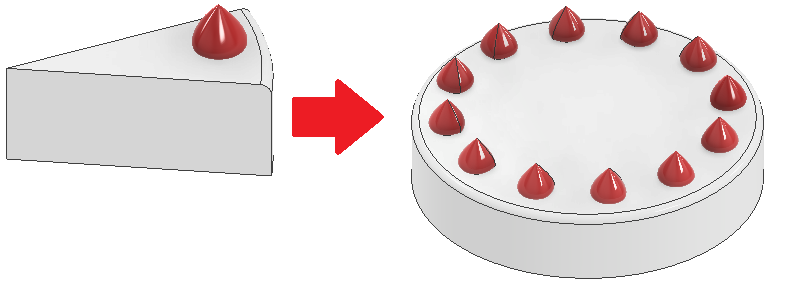

2. 下図のモデルを作成しましょう。
   分かりやすいように１ピースのケーキを円形状パターンでホールケーキへと作成していきます。

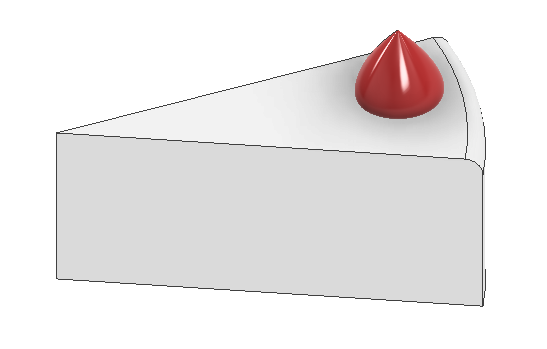

3. 元となる１ピースのケーキをXZ平面に作図します。



4. 50ｍｍ押し出しして、イチゴはロフトで作成します。
   角にはフィレットも作成します。
   ※別記事にてフィレットの作成方法載せています。

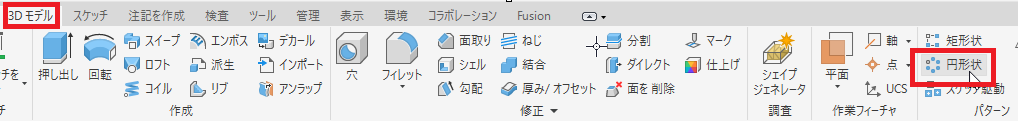

5. 「3Dモデル」タブ→「円形状」を実行します。

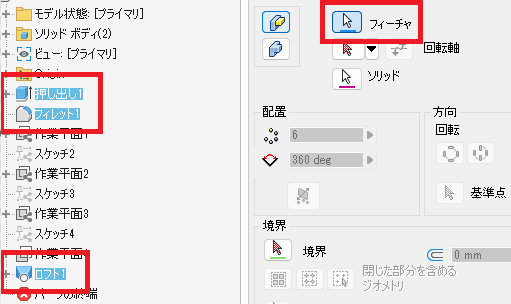

6. フィーチャに押し出し、フィレット、ロフトを選択します。



7. 回転軸にY軸を選択します。

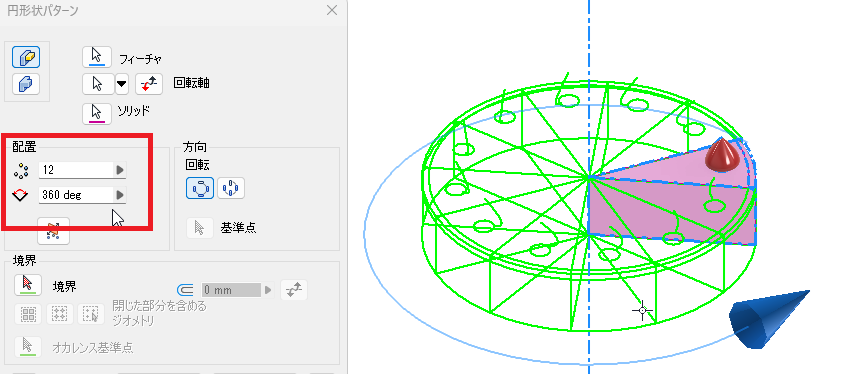

8. 配置数12個、角度360°の配置に設定します。

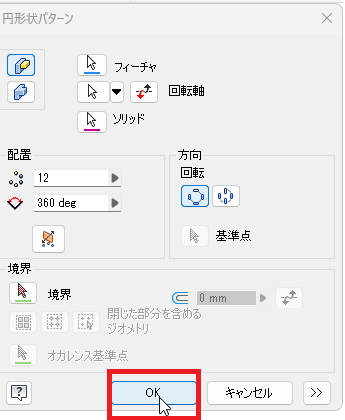

9. 「OK」します。

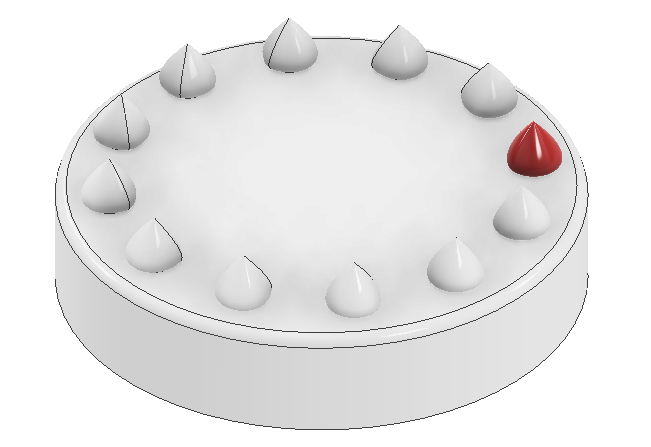

10. 設定した通りに配置されます。

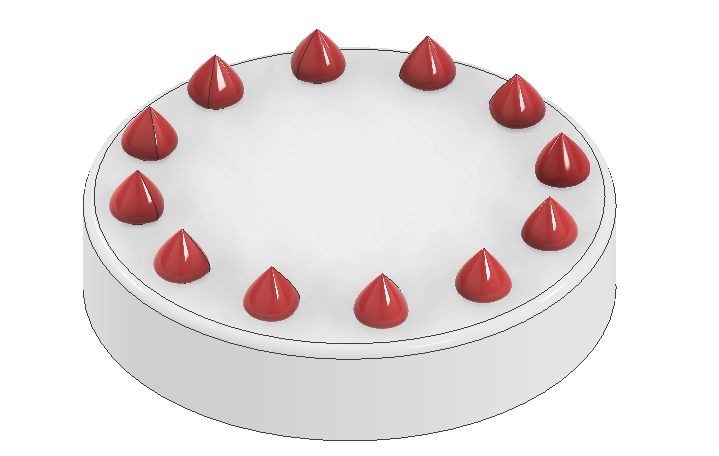

11. 色を変更しケーキを完成させます。
