寸法拘束で他の寸法を利用する

寸法拘束で他の寸法を利用する方法をご紹介します。

操作手順

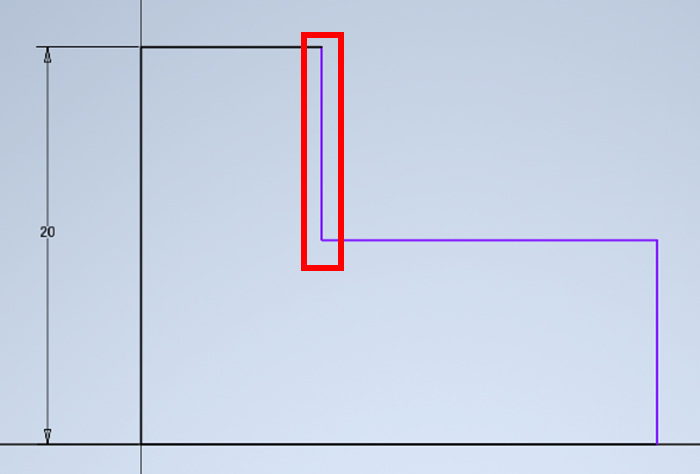

1. 既にある[寸法20ｍｍ]を利用して、下のスケッチの赤枠部分に寸法拘束を付けます。

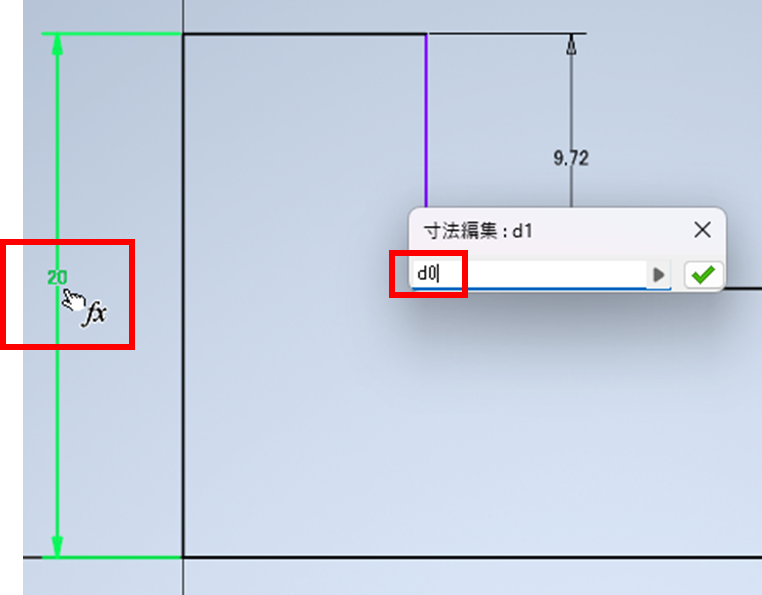

2. 他の寸法を利用する際、寸法編集の入力状態で目的の寸法をクリックします。
   このスケッチでは[寸法20ｍｍ]には[ｄ0]という名前がついています。
   （この名前は寸法拘束を付けた順に自動でつきますので、同じになるとは限りません）

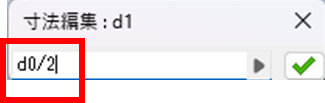

3. 今回は[寸法20]の半分の数値にしたいので[ｄ0/2]とします。

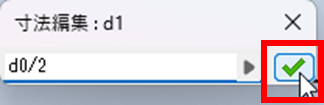

4. ✓をクリックします。



5. 入力した寸法が式に変更されました。

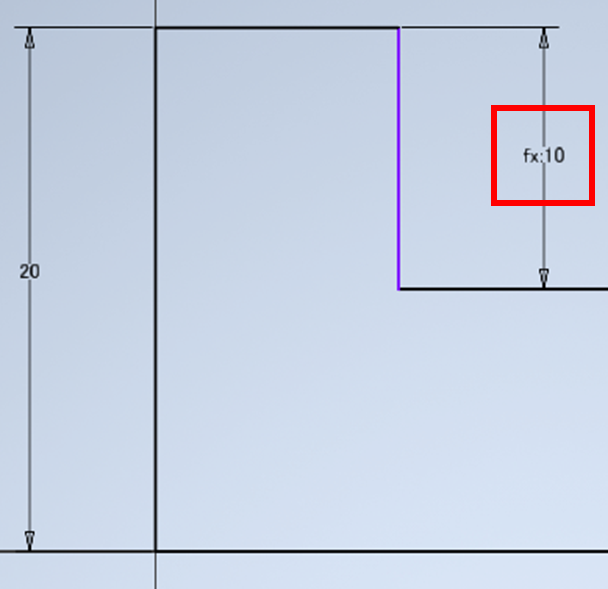

   寸法値の先頭に[fx:]と付きました。
   [fx:]と付いたものには計算式が使われています。
   [fx:10]は[寸法20ｍｍ÷2]という計算式を使っています。
