スケッチ拘束

スケッチ拘束の方法をご紹介します。

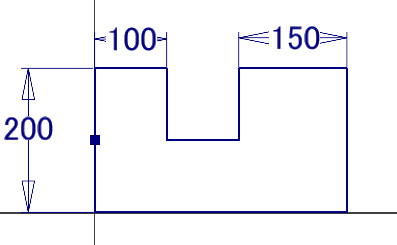

これからスケッチ拘束を付けながら下図のモデルを作成しましょう。

操作手順

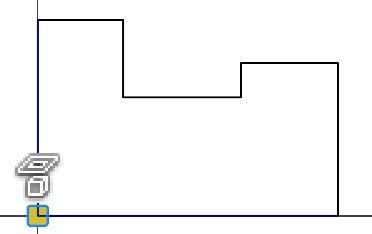

1. 原点が左下になるようにXZ平面にスケッチします。

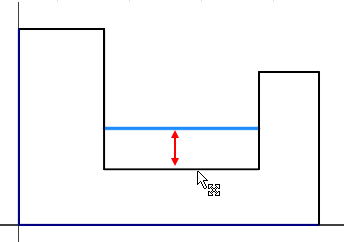

2. 拘束されていないのでドラッグすると線がずれます。

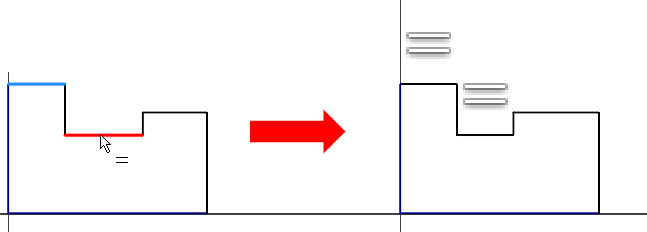

3. 同じ値の拘束を付けます。
   　同じ値

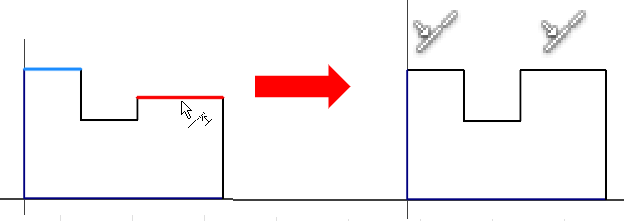

4. 同一直線状の拘束を付けます。
   　同一直線状



   例えば同一直線状の拘束ではなく寸法拘束を付けたとします。
   200ｍｍから250ｍｍに寸法を変更したとき、二つの寸法を変更しなくてはなりません。
   この場合は同一直線状の拘束を付けましょう。

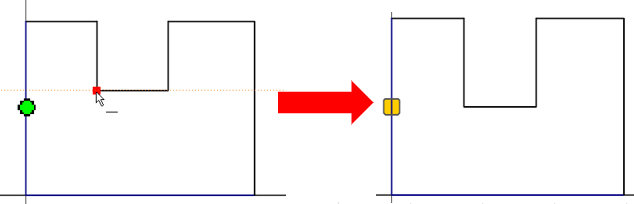

5. 中点と端点に水平拘束を付けます。
   　水平拘束

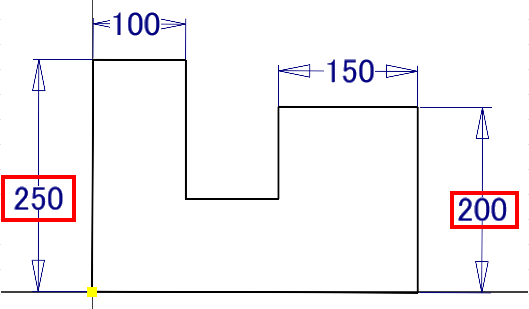

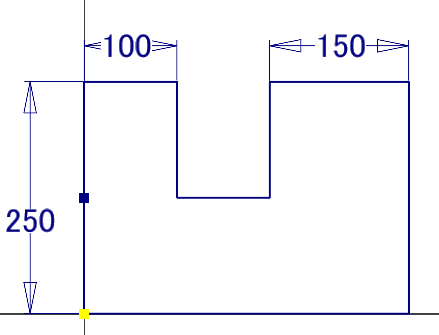

6. 寸法拘束を付けます。



7. 完全拘束されました。スケッチを終了します。

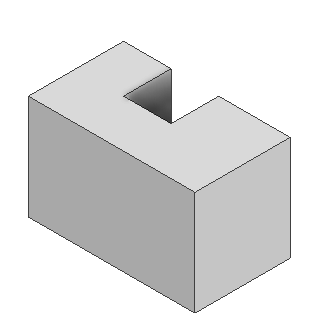

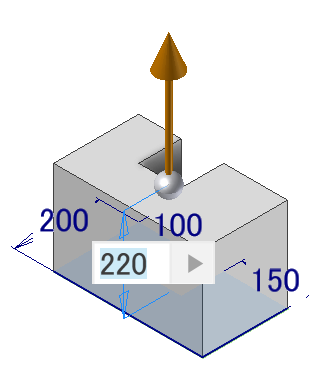

8. 220ｍｍ押し出します。
