2Dスケッチフィレットとフィレット配置フィーチャ
2Dスケッチでフィレットを作成する方法と、配置フィーチャでフィレットを作成する方法をご紹介します。
操作手順
- まず、2Dスケッチでフィレットを作成する方法をご紹介します。

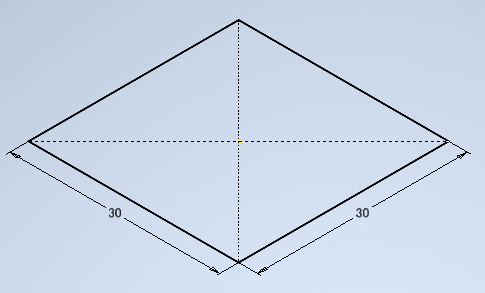

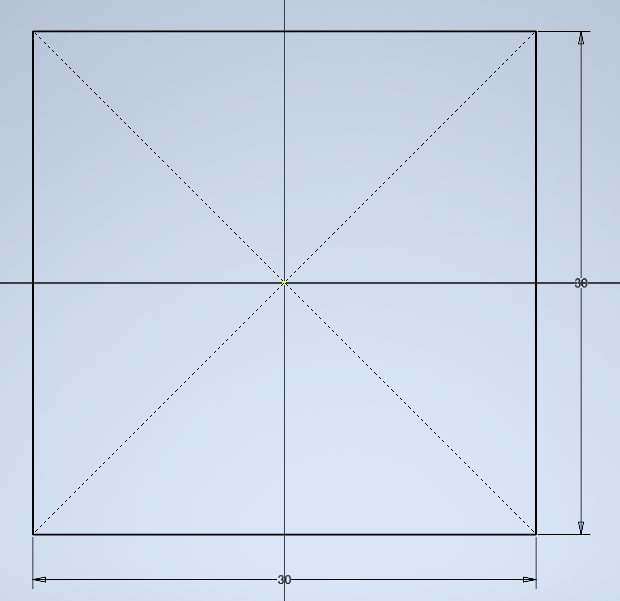

スケッチを作成します。

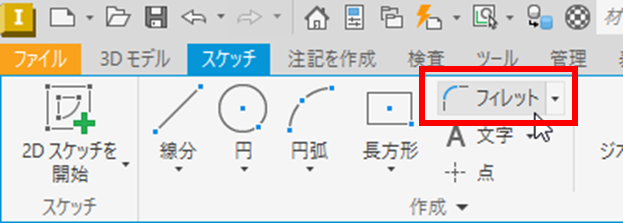

- [スケッチ]タブ[作成]パネルの[フィレット]をクリックします。
- フィレットの値を5ｍｍにします。

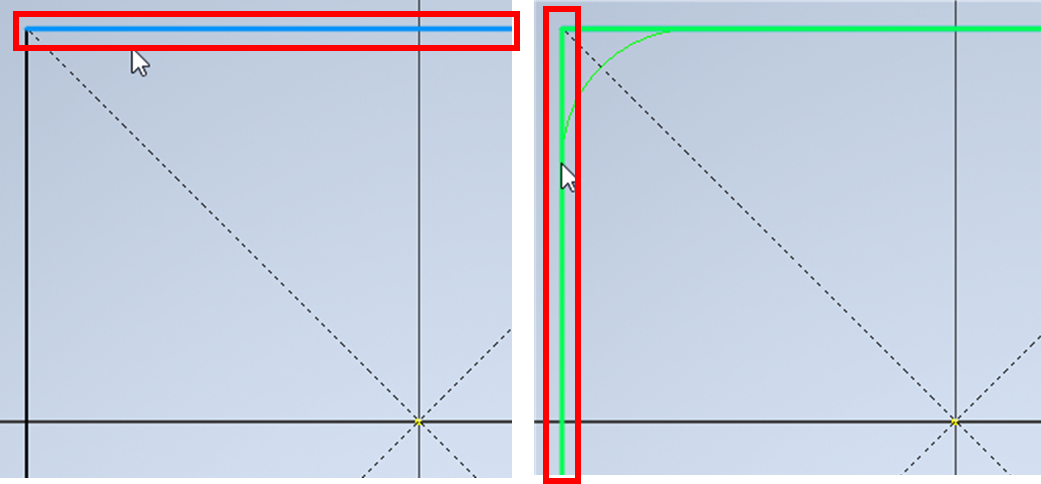

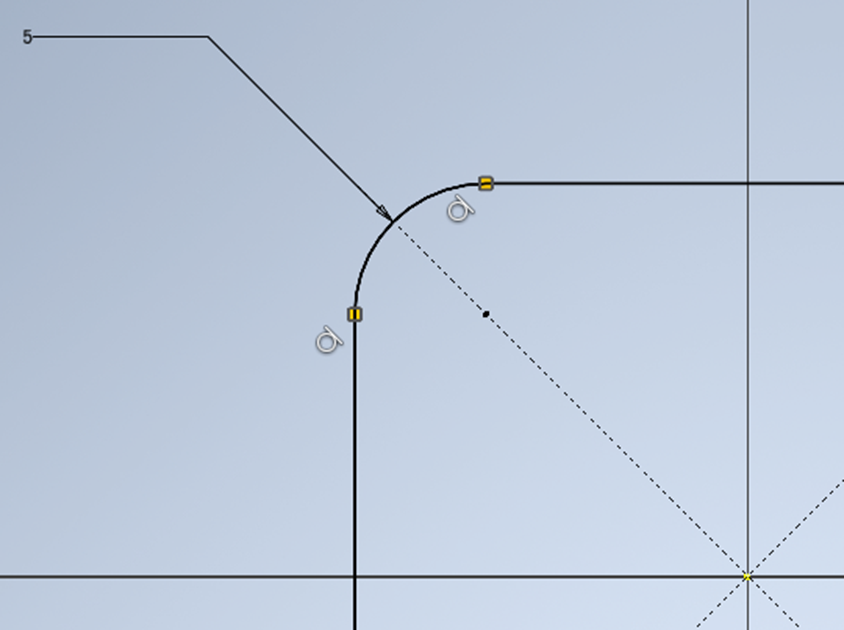

- 2辺を選択します。
フィレットが作成されました。

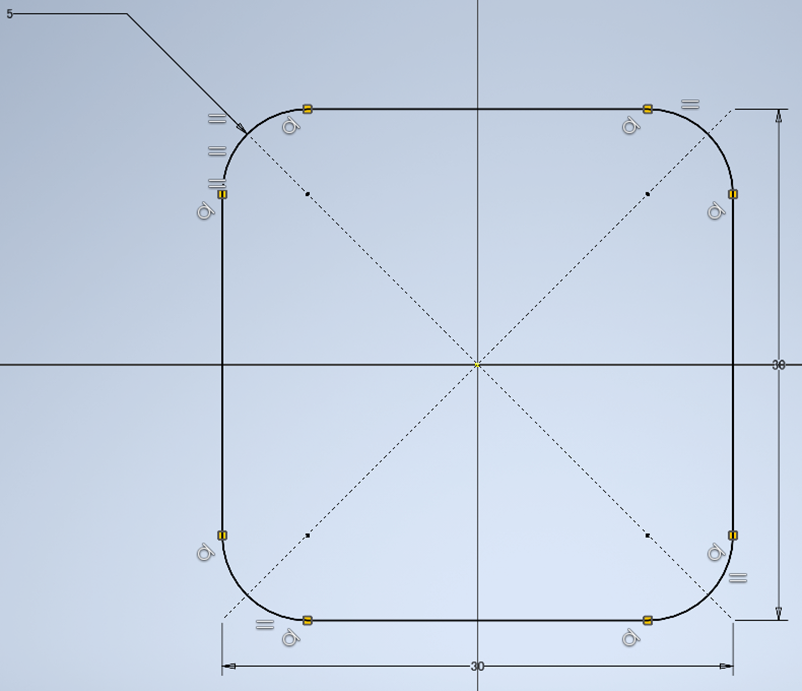

- 手順４を繰り返して四つの角全てにフィレットを作成します。

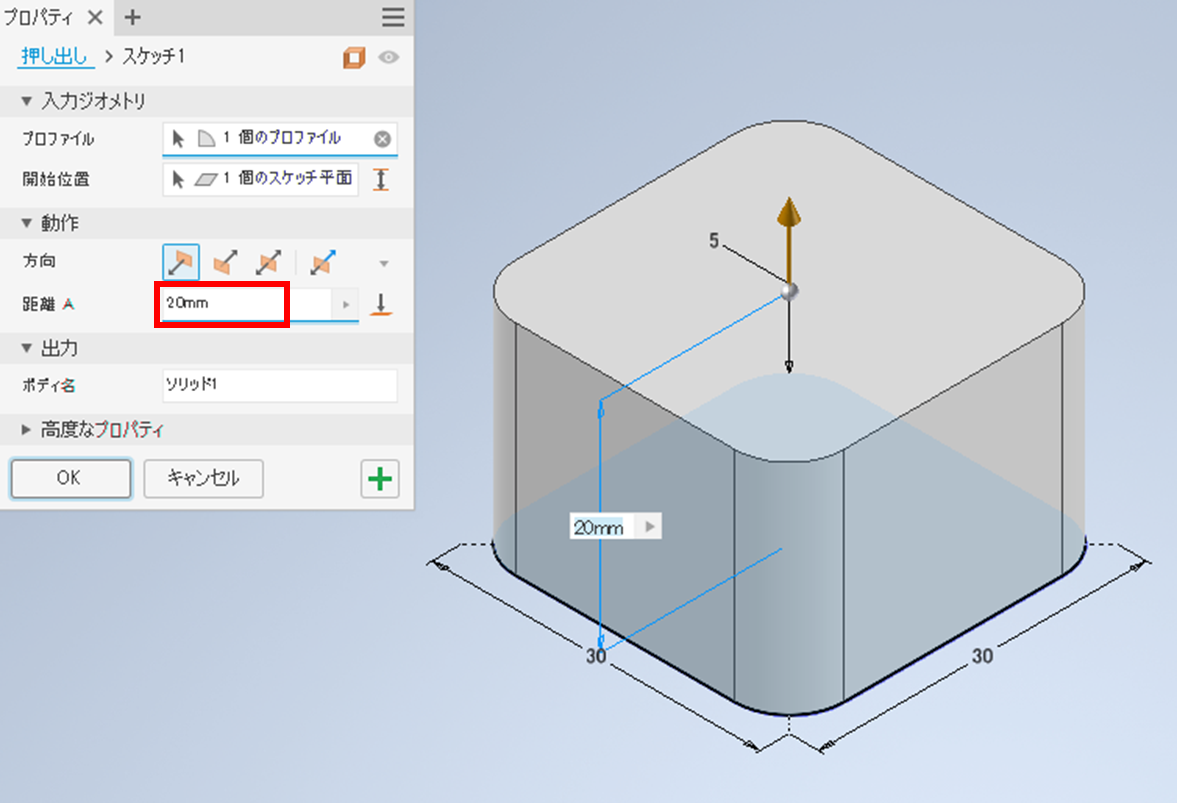

- スケッチを終了し、20ｍｍ押し出します。

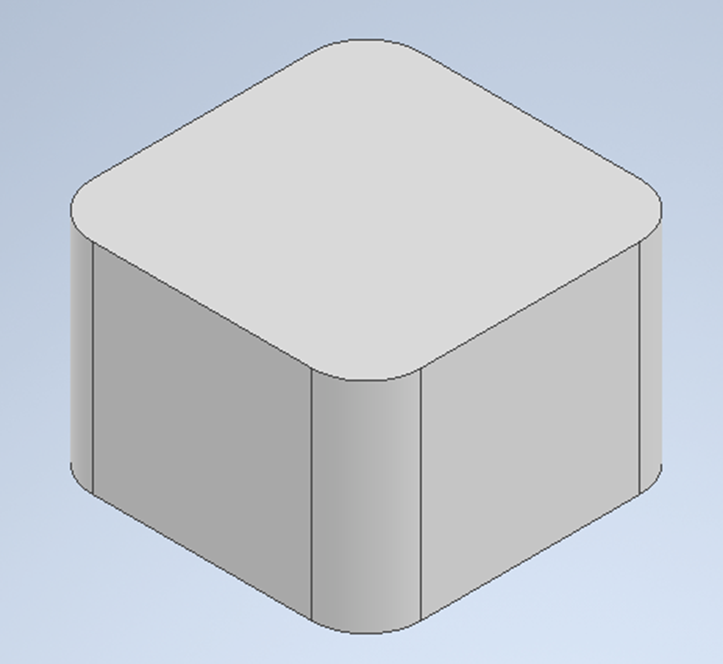

- 2Dスケッチでフィレットが作成されました。
- 次に、配置フィーチャでフィレットを作成する方法をご紹介します。
スケッチを作成しスケッチを終了します。

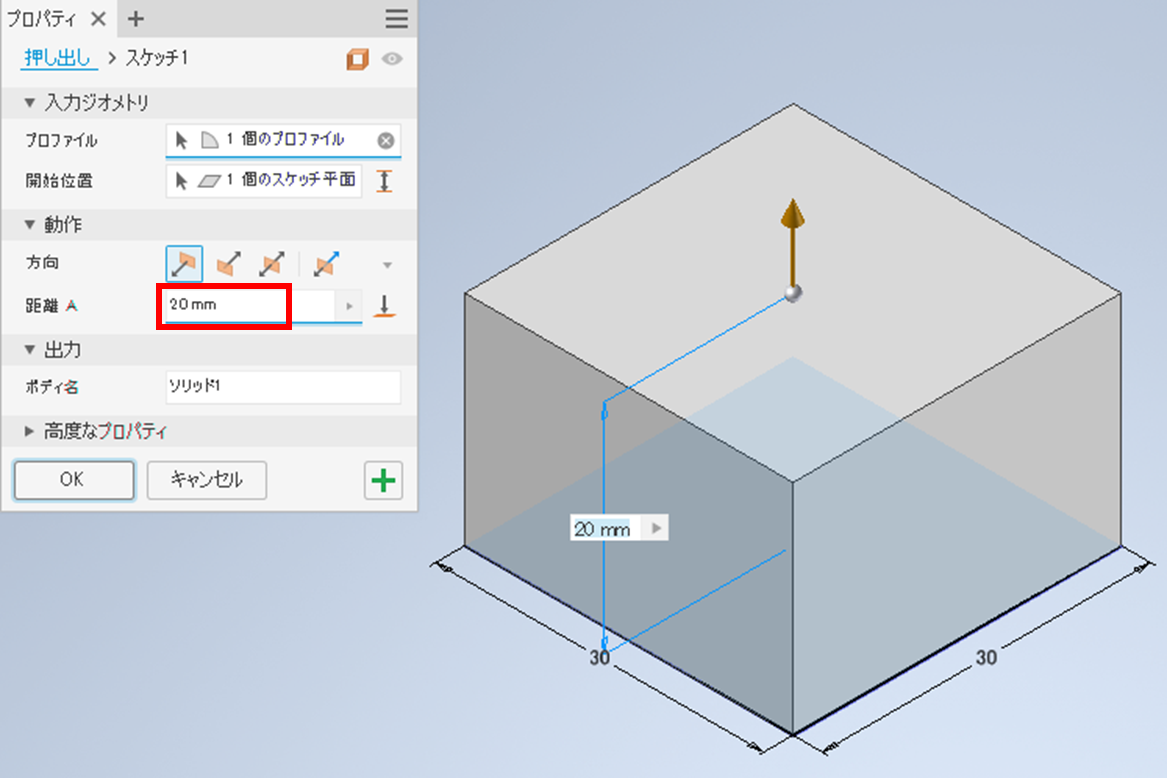

- 20ｍｍ押し出します。

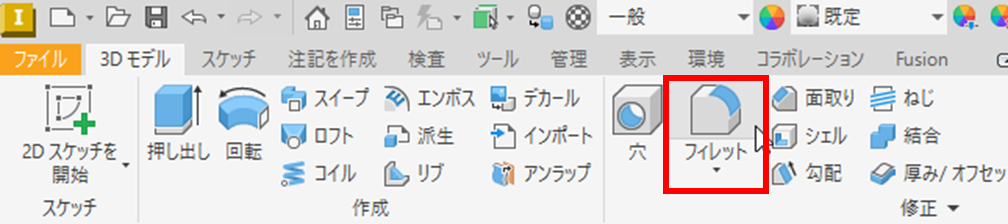

- [3Dモデル]タブ[修正]パネルの[フィレット]をクリックします。

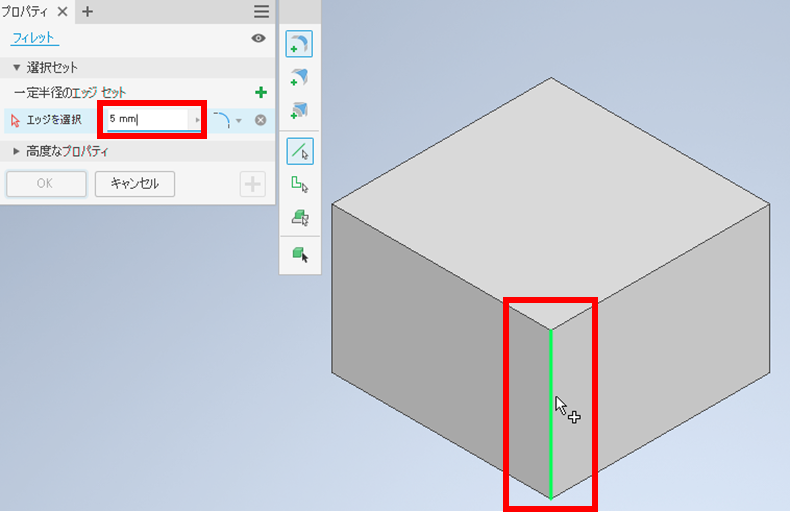

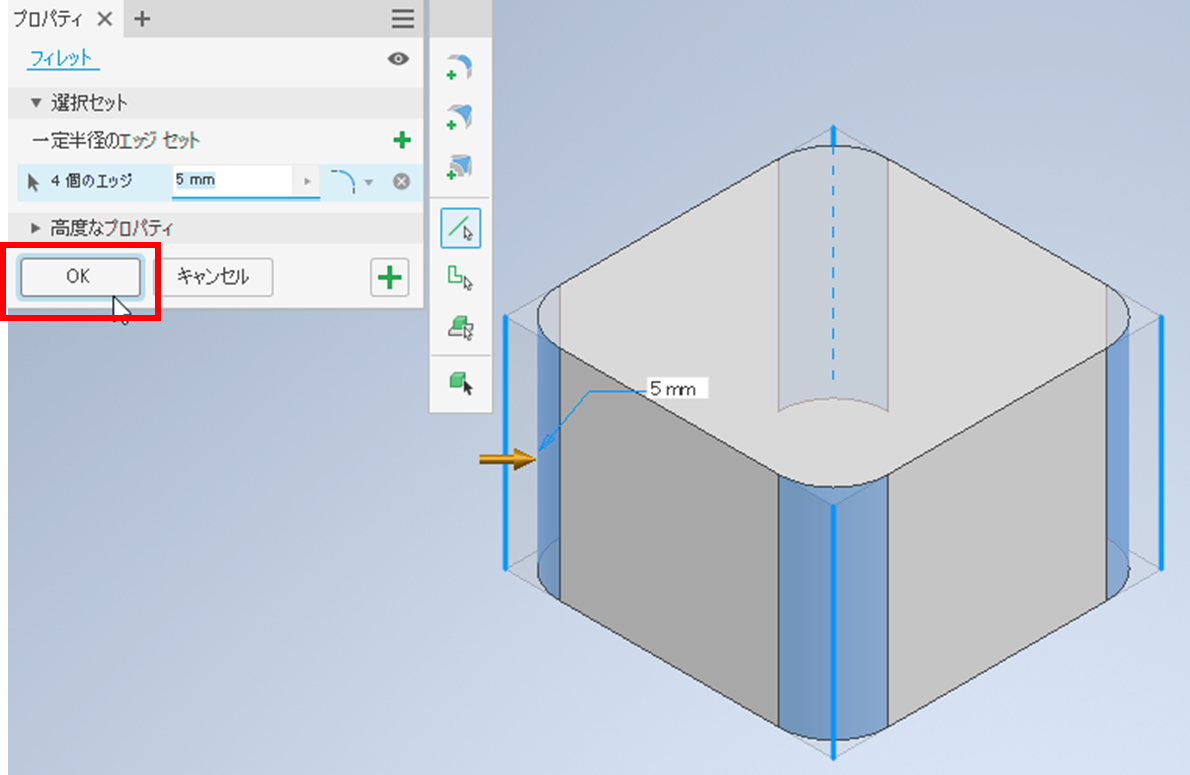

- フィレットの値を5mmにし、フィレットを作成したいエッジを選択します。
- 残りの3辺のエッジを選択し、OKをクリックします。

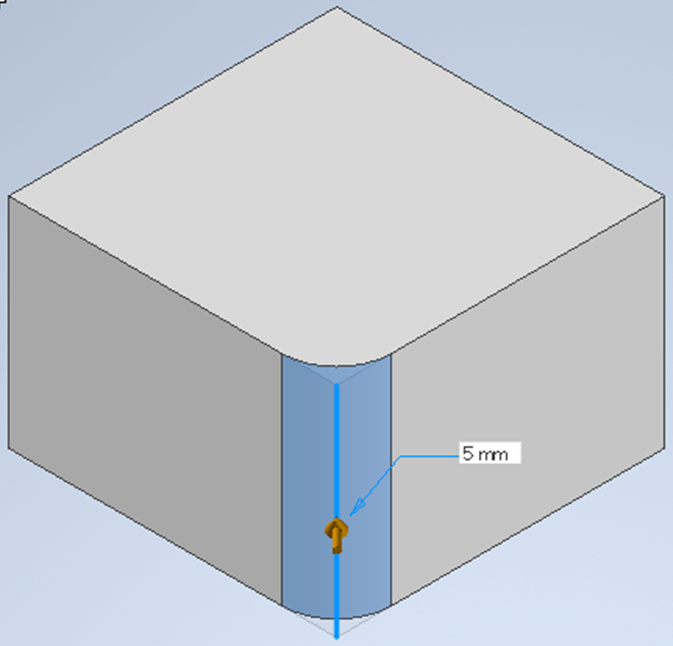

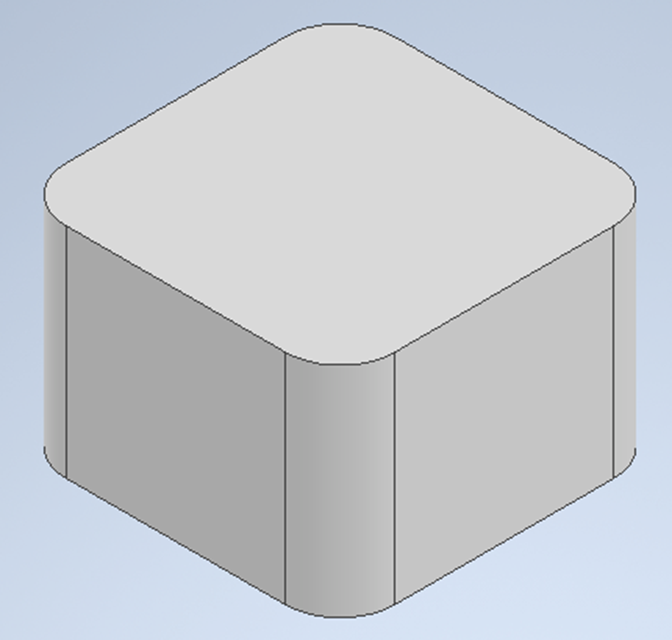

- 配置フィーチャでフィレットが作成されました。
2Dスケッチフィレットとフィレット配置フィーチャの外観は同じですが、
手直しや変更の際、フィレット配置フィーチャは、スケッチに戻さなくても
押し出しフィーチャとは別に編集、省略、削除ができます。
2Dスケッチフィレットの場合はスケッチを書き直す必要があります。
