Autodesk Design Review操作方法ー作成ツール2

Autodesk Design Reviewの作成ツールの操作方法をご紹介します。

操作手順

Autodesk Design Reviewを起動します。
「マークアップと計測」タブ→「作成」パネル
作成ツール1の記事で線などの作成方法をご紹介しましたが、今回は形式設定についてご紹介します。
作成ツールを実行した後に色の設定、文字サイズの設定、線の太さなどを設定できます。
「作成」パネルで「線」ツールを実行します。

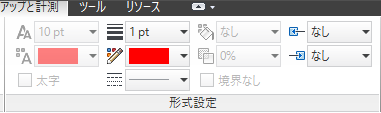

線ツールでは、「線の太さ」「線の色」「線種」「始点スタイル」「終点スタイル」が設定できます。
フリーハンドツールも同様です。
「始点スタイル」「終点スタイル」とは線の始点終点の形状を設定できます。

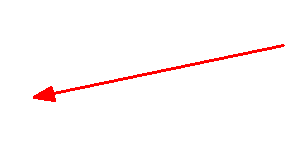

例えばこのような矢印に設定した場合、作成した線の始点が矢印に変更します。
次に「ポリライン」ツールを実行します。

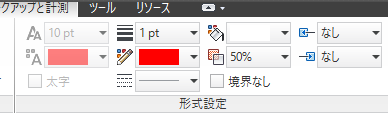

ポリラインツールでは、「線の太さ」「線の色」「線種」「塗り潰し色」「塗り潰しの透過性」「境界なし」「始点スタイル」「終点スタイル」が設定できます。
長方形ツール、楕円ツールも同様です。
「塗り潰し色」「塗り潰しの透過性」「境界なし」とはポリラインを隙間なく作図した場合反映されます。
このように終点を他点と同点にし図形を閉じます。
塗り潰し色は図形を閉じると図形の中に反映される色です。

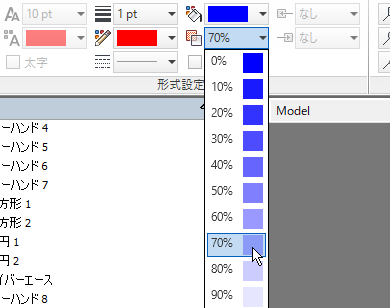

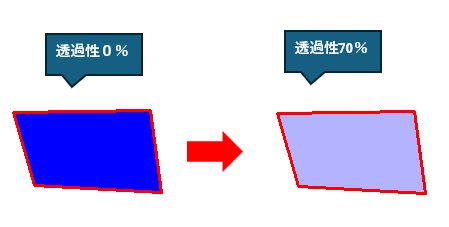

透過性はこの塗り潰し色の透過性の設定です。数字が大きいほど透けます。

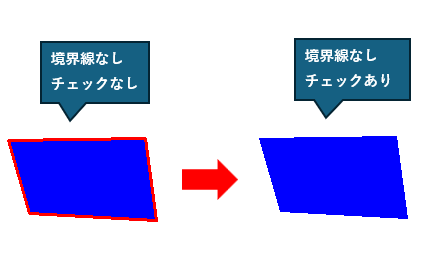

境界なしのチェックを入れると境界線がなくなります。
テキストボックスツールを実行します。

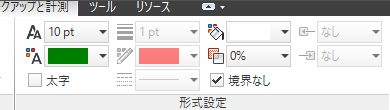

テキストボックスツールでは、「フォントサイズ」「文字の色」「太字」「塗り潰し色」「塗り潰しの透過性」「境界なし」が設定できます。

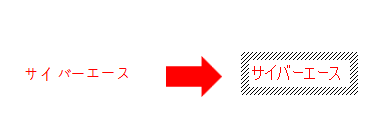

作成1の記事でも少し説明しましたがテキストを入力した後にサイズ変更、色の変更をする場合は編集したい文字を選択します。
文字ツールを終了した後に編集したい場合は、テキストをダブルクリックし編集します。
