Inventorで円形状の面の同心円に、スケッチを作成せずに穴フィーチャを作成したいときの操作方法をご紹介します。

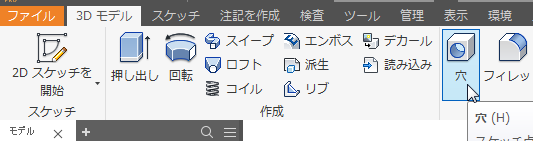

- 「3Dモデル」＞「穴」コマンドを実行します。
- 穴を開ける面を選択します。
- 同心円のアイコンが表示されるのでエッジを選択します。
- 穴タイプ、径などを設定し、OKをクリックします。
- 下記のような同心円モデルができました。
