複数の寸法を一括で記入する【直列寸法】
Inventorでは、「一般寸法」というコマンドで、ほとんどの寸法を記入することができます。
しかしながら、一般寸法では、一つずつしか寸法を記入することができません。
そこで、今回はInventorで複数の寸法を一括で記入する直列寸法の使い方を紹介します。
直列寸法の使い方
- 「注釈」→「直列寸法」を実行します。
- 寸法の起点となる線、中心線等を選択します。

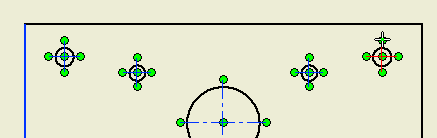

- 寸法を記入したい線、中心線等をクリックして選択していきます。

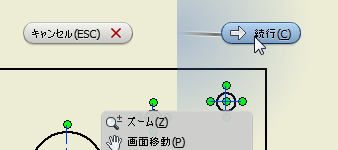

- 右クリックし、「続行」を選択します。

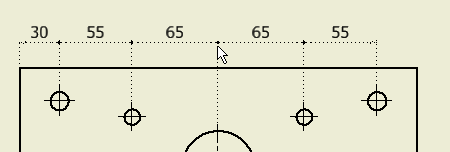

- 寸法を配置したい位置をクリックします。
マウスを移動した方向によって表示される寸法が変化します。

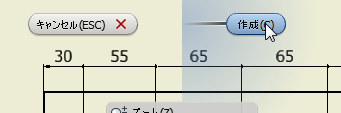

- 最後に右クリック「作成」を選択します。
これを忘れると寸法が消えてしまいますので、ご注意ください。

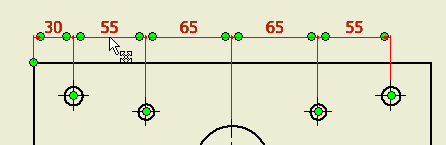

- 直列寸法で記入した寸法は、それぞれ個別の寸法になります。
直列寸法セットの使い方
基本的に使い方は直列寸法と同じです。
- 「注釈」→「直列寸法セット」を実行します。
- 寸法の起点となる線、中心線等を選択します。
- 寸法を記入したい線、中心線等をクリックして選択していきます。
- 右クリックし、「続行」を選択します。
- 寸法を配置したい位置をクリックします。
マウスを移動した方向によって表示される寸法が変化します。 - 最後に右クリック「作成」を選択します。
これを忘れると寸法が消えてしまいますので、ご注意ください。 - 直列寸法セットで作成した寸法は、1セットになっています。
直列寸法セットに寸法を追加する方法
寸法セットを右クリックし、「メンバを追加」を選択することで、寸法を追加することができます。
- 寸法セットを右クリックし、「メンバを追加」を選択します。
- 追加したい線や中心線をクリックします。
- 寸法線が追加されます。
- 右クリック「完了」や、キーボードのESCキーを押してコマンドを終了します。
「設計で必要な寸法」と「製造で必要な寸法」
3次元CADでよく言われるのが、「設計で必要な寸法」と、「製造で必要な寸法」の違いです。
3Dモデルを作成するときのスケッチでは、「設計に必要な寸法」を記入します。
設計変更があったときに変更しやすい寸法ですね。
2Dに落とした後は、「製造に必要な寸法」を記入します。
図面にも設計の寸法を入れてしまうと、製造の担当者が見づらい図面になってしまいますね。
インベンターには、3Dモデルで使用した寸法を2D図面に取り込む機能がありますが、
これを使用すると、設計の寸法がそのまま取り込まれてしまいます。
これでは設計と製造の寸法を分ける事ができませんね。
この直列寸法を使用する事で、素早く製造用の寸法を入れる事ができまです！
