Inventorで構造解析を行う場合の基本操作

Inventorで基本的な構造解析を行う方法をご紹介します。
とりあえず構造解析をやってみたい方向けの操作方法です。

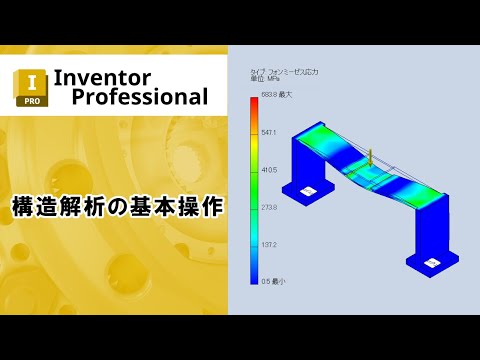

操作方法紹介動画

操作手順

1. 下図のモデルを作成してください。
   ※材料は、アルミニウム-6061を指定します。
   ※等角図にした時に、右図の方向になるようにします。

   　　　　

2. 「構造解析」の環境に移行します。
   「環境」タブの「構造解析」を実行します。



3. 「スタディを作成」を実行します。



4. 「設計の用途」が「単一解析」になっている事を確認し、OKします。



5. 「固定拘束」を加えます。

   アイコンをクリックし、下図の面２箇所を指定し、OKします。



6. 「荷重」を加えます。

   アイコンをクリックし、「大きさ」に「100」と入力します。

   荷重位置として下図の位置を選択し、方向が下向きになっている事を確認し、OKします。





7. 「シミュレーション」アイコンをクリックします。

   「実行」をクリックします。



8. 結果が表示されます。


   このように、固定拘束を行い、力（荷重）を設定することで、解析を行うことができます。
