アセンブリ内でパーツをミラーしたいが、購入品なので対称形状ではなく、そのまま配置したいときの操作方法をご紹介します。

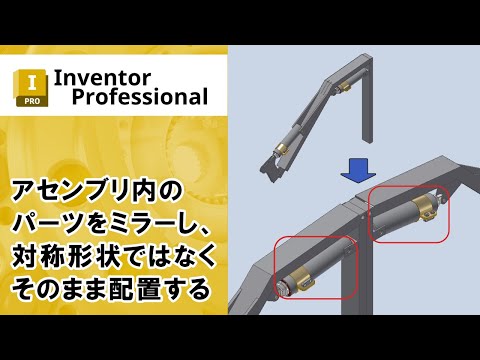

操作方法紹介動画
操作手順
- ミラーを実行し、該当のコンポーネントを選択します。
- 対称面として赤い面を選択します。
- シリンダーのみ、マークをクリックして緑マーク（ミラー）から黄色（そのまま使用）に変更します。
- 「次へ」を選択します。
- 「OK」をクリックします。
- シリンダーのみそのままの形状で配置することができました。
