パーツ同士が干渉している箇所を切り取りたい
パーツ同士が干渉している箇所を切り取りたいときの操作方法をご紹介します。
操作方法紹介動画
操作手順

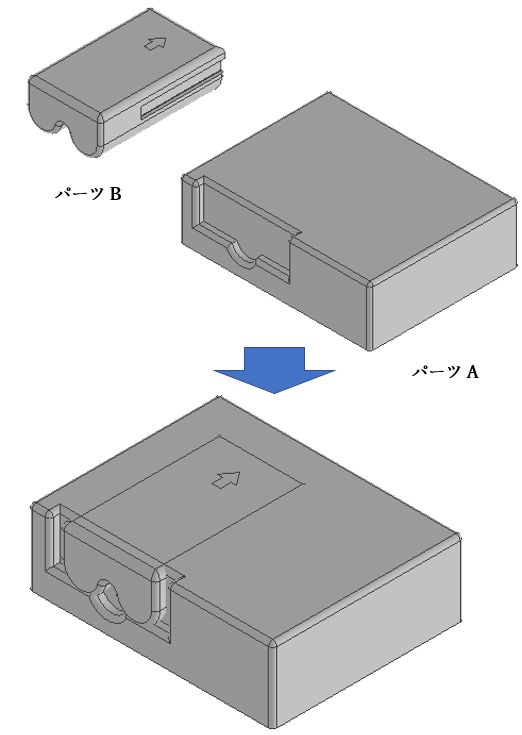

- パーツAとパーツBを干渉させてアセンブリを作成します。（アセンブリABとします）

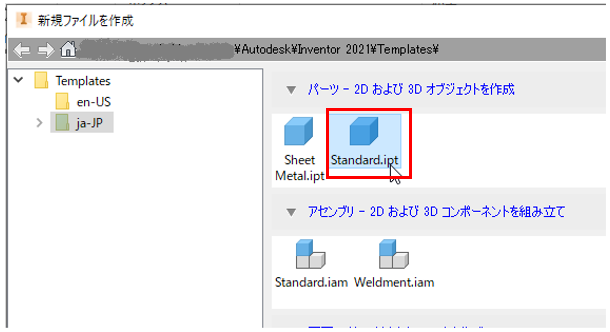

- 新規でパーツを作成します。

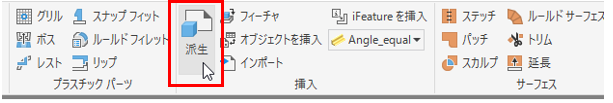

- 「派生コンポーネント」コマンドを実行します。

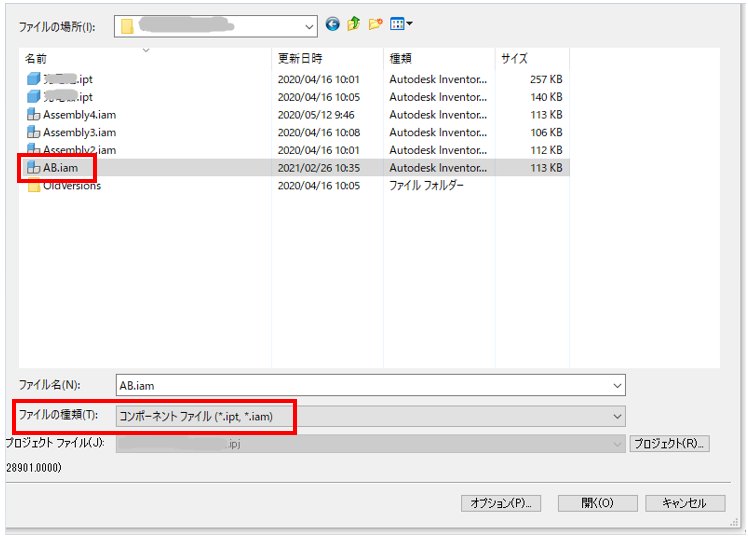

- 先程作成したアセンブリABを選択し、開きます。（ファイルの種類をiamに変更）

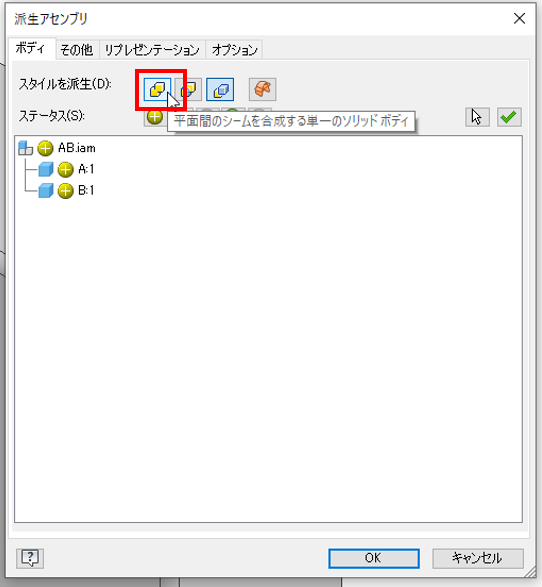

- 派生アセンブリ画面が表示されるので、「平面間のシームを合成する単一のソリッドボディ」を選択します。

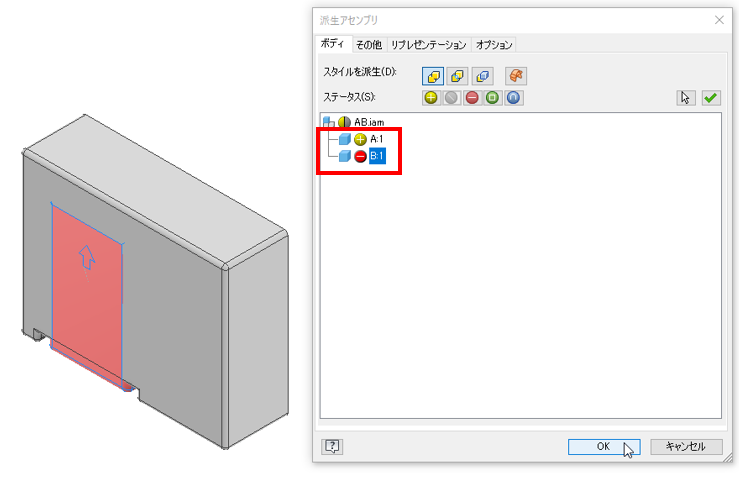

- パーツAを「＋」、パーツBを「－」に変更し、OKをクリックします。

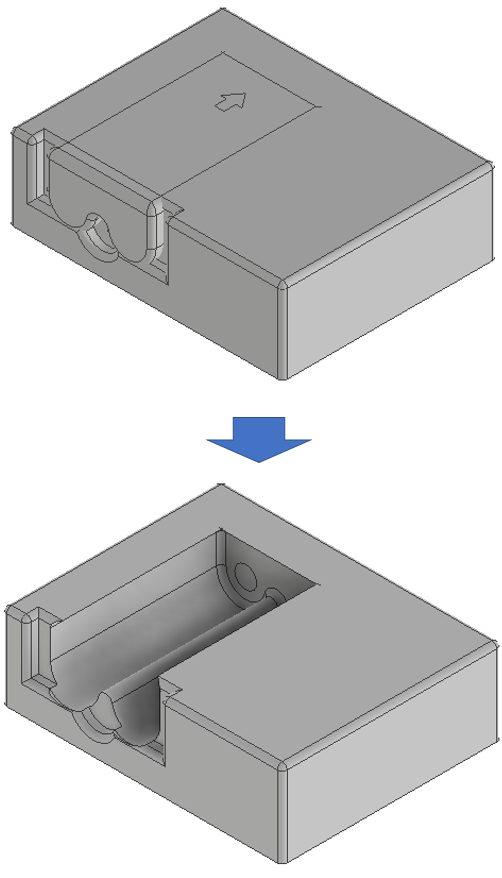

- パーツAとパーツBが干渉している部分が切り取られました。
関連記事
アセンブリ内の他のパーツを現在編集中のパーツに取り込んで切り取りたい
https://www.inventor-navi.net/inventor-how-to-use/4076/
