idwで表題欄にビューの尺度を自動記入したい
idwでビューを配置した際、表題欄に尺度を自動記入したいときの操作方法をご紹介します。
操作方法紹介動画
操作手順

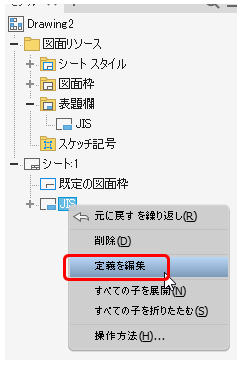

- 図面ブラウザにて使用している表題欄上で右クリックし、 [定義を編集] を選択します。

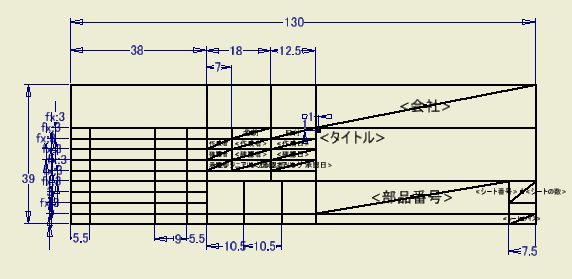

- 表題欄の編集に入ります。

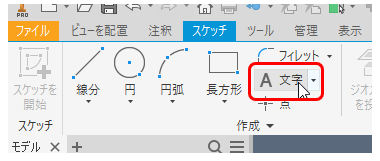

- [文字] コマンドを実行します。

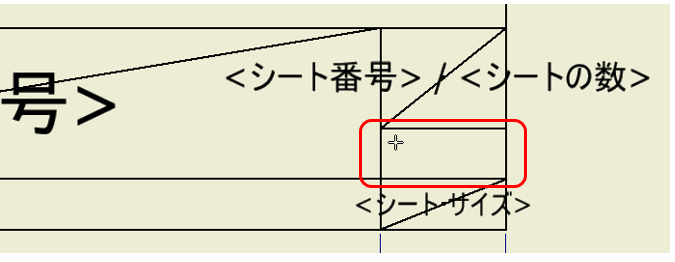

- 任意の位置でクリックします。

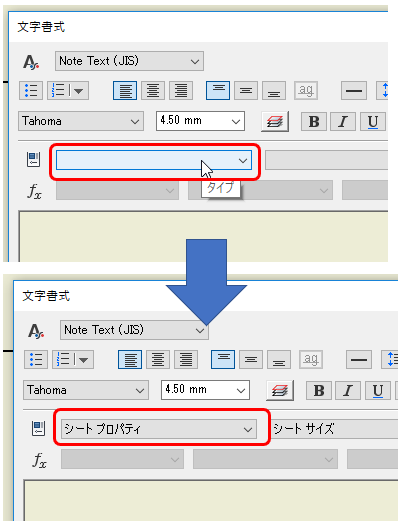

- [文字書式]ウィンドウが表示されるので、[タイプ]を[シートプロパティ]に変更します。

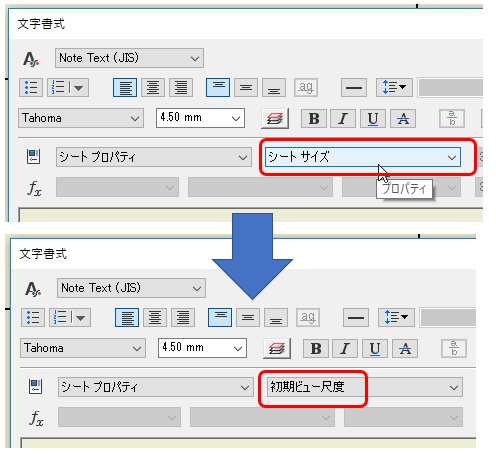

- [プロパティ]を[初期ビュー尺度]に変更します。

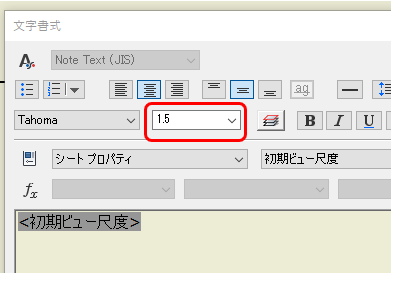

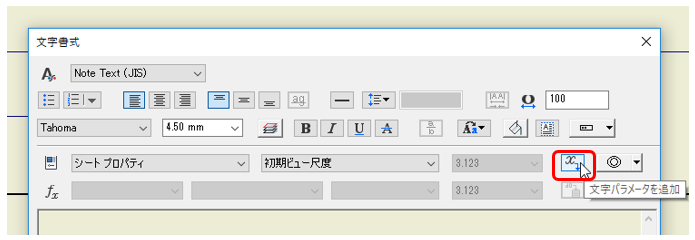

- 文字のサイズなどを変更し、[文字パラメーターを追加]をクリックします。

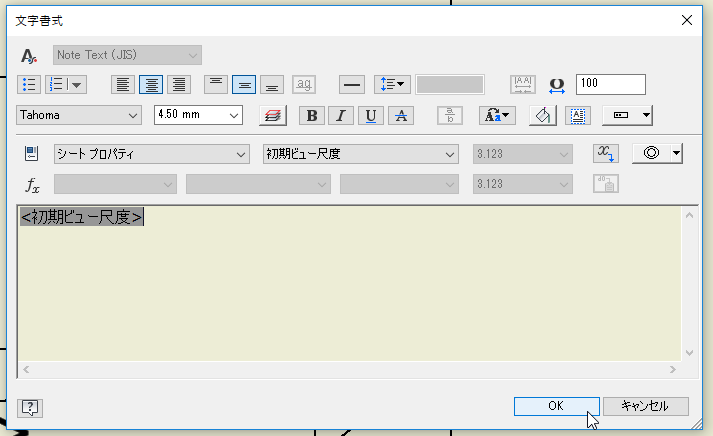

- [OK]をクリックします。

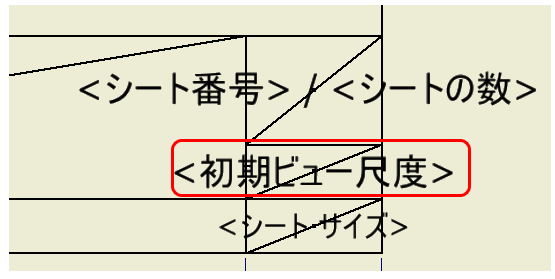

- 表題欄に[初期ビュー尺度]が配置されました。※文字拘束の操作は省略してあります

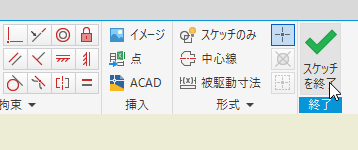

- スケッチを終了します。

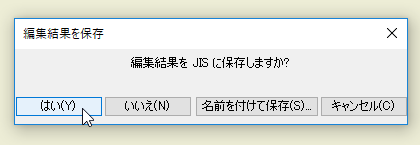

- 保存するか聞かれるので[はい]を選択します。
これで設定は終わりです。
- ビューを配置してみましょう。

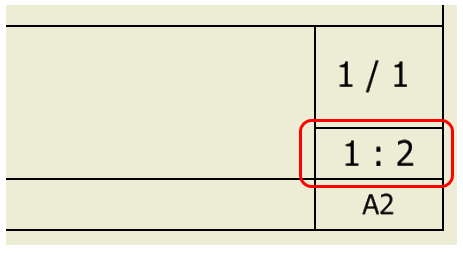

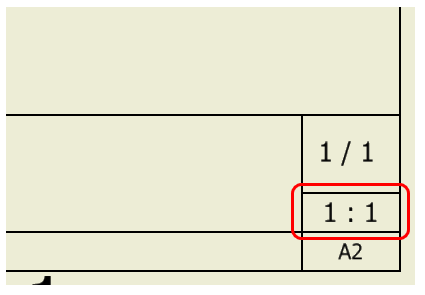

- 尺度が自動表示されました。
- ビューの尺度を１：１に変更してみます。
- 自動的に尺度が変更されています。
