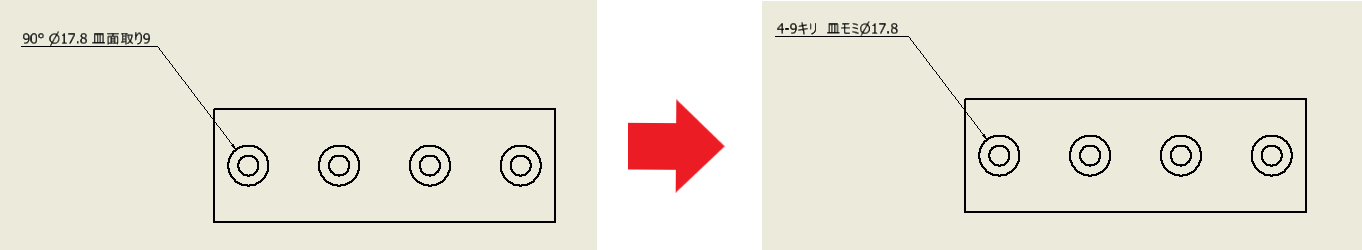

皿面取り穴の注記の表記を変更したい

皿面取り穴の注記の表記をデフォルトの表記から変更したいときの操作方法をご紹介します。

操作方法紹介動画

「注釈」→「穴とねじ」コマンドにて穴注記を配置します。
デフォルト表記の引出線注記が配置されます。

操作手順

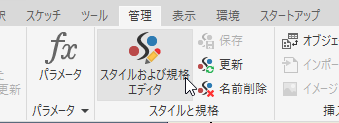

1. 「管理」→「スタイルおよび規格エディタ」を開きます。

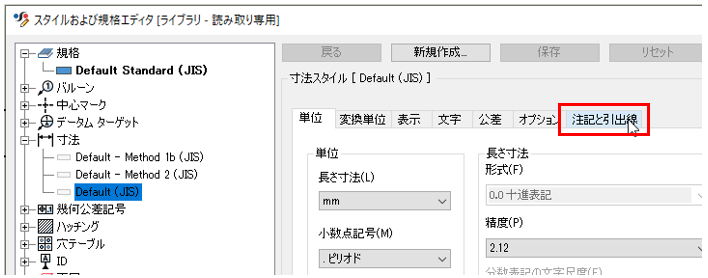

2. 「寸法」を展開し「Default(JIS)」を選択し「注記と引出線」タブに切り替えます。

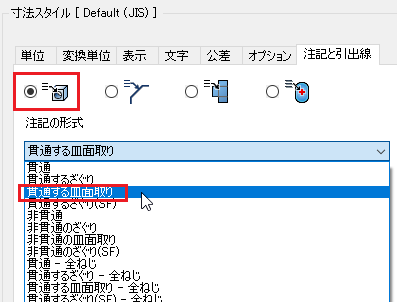

3. 「穴注記設定」にして、「注記の形式」から「貫通する皿面取り」を選択します。



4. オプションの規定を使用のチェックマークを外します。

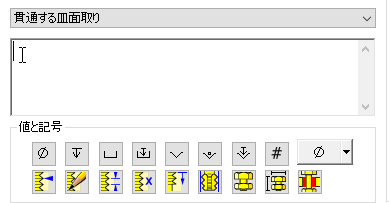

5. 一旦全部消して設定しなおします。

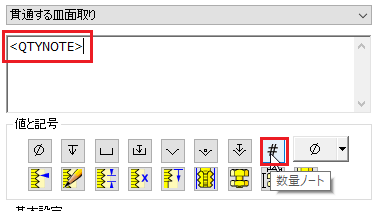

6. 「数量ノート」をクリックします。

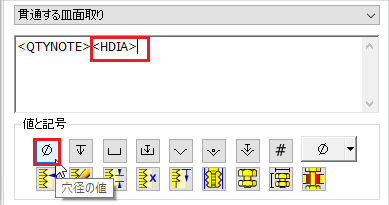

7. 次に「穴径の値」をクリックします。

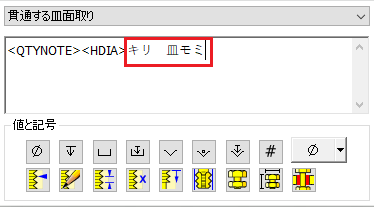

8. 次に「キリ　皿モミ」を手入力します。

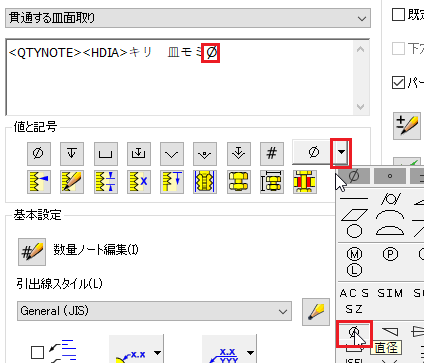

9. 「Φ▼」プルダウンを開き、「直径」をクリックします。

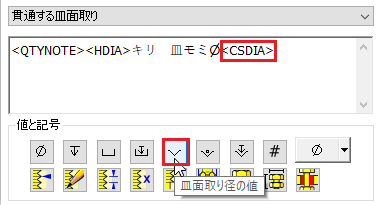

10. 次に「皿面取り径の値」をクリックします。

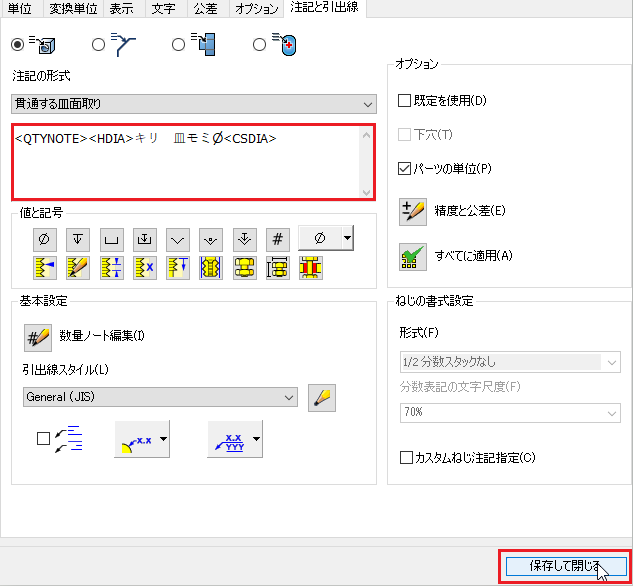

11. 「保存して閉じる」をクリックします。

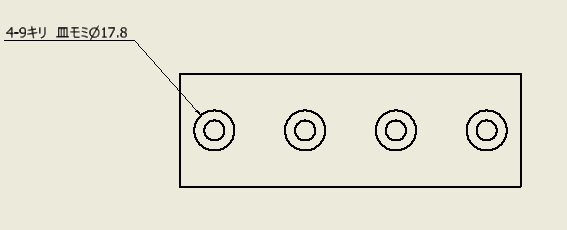

12. 表記が変更されました。
    変更はこの図面だけに反映されます。テンプレートに反映させたい場合はお問い合わせください。
