IGESから変換したサーフェスモデルが図面に表示されない

IGESから変換したサーフェスモデルが図面に表示されない時の対処方法をご紹介します。

トラブル状況

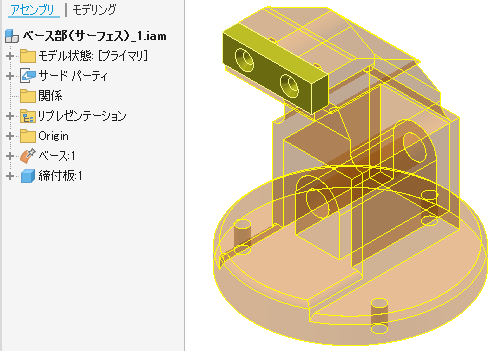

IGES形式をInventorに取り込んだ際に、下図のようなソリッド（締付板）とサーフェス（ベース）が混在したモデルが取り込まれました。

図面を作成し、ベースを配置するとサーフェスモデルの「ベース」が表示されずソリッドモデルの「締付板」のみ表示されてしまいます。

ベースが表示されているビューをダブルクリックして図面ビューを編集します。

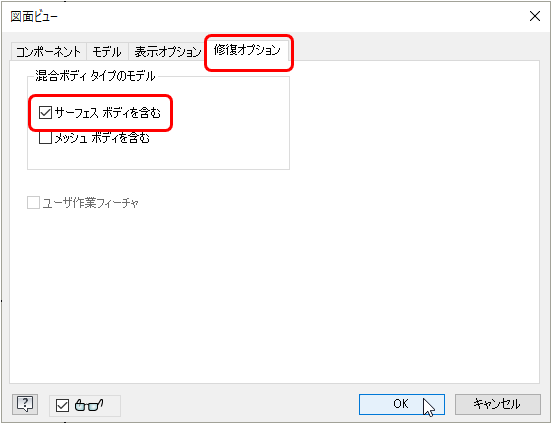

「修復オプション」タブを選択し、「サーフェスボディを含む」にチェックを入れます。

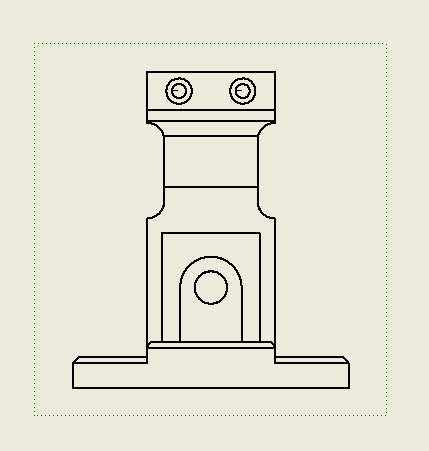

サーフェスモデルとソリッドモデルが表示されました。
