中点が表示されない
中点が表示されない時の対処方法をご紹介します。
トラブル状況
- 線分をスケッチし、中央付近を沿ってみても表示されません。
解決方法
中点を利用する拘束や他のスケッチで中点を利用する場合は表示されます。中点を選択や表示したい場合は自分で点を作成する方法しかありません。
自分で中点を作成する方法を解決方法としてご紹介します。
一本の線分に点を作成する場合
- 「点」を実行します。

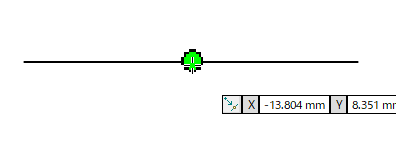

- 点を作成する際は中点が表示されるのでクリックします。

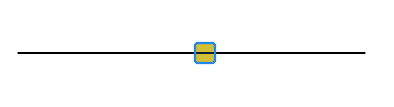

- 線分の中点に点が作成されました。
「一致拘束」され中点の点が作成できました。
二本の線分を作成し長さを同じにする場合
- 線分を実行します。
二本スケッチします。

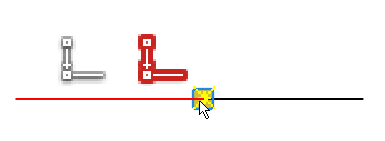

- 線分同士を一致拘束します。
線分同士の端点を一致させ、スケッチすると勝手に一致拘束されます。

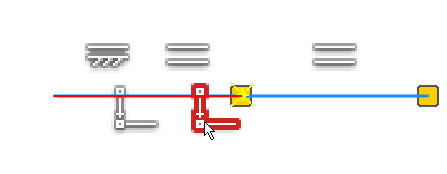

- 二本の線分を同じ値で拘束します。
同じ値
- 線分に中点が作成されました。
