フィレットのかけ方
フィレットがうまく作成できない時の対処方法をご紹介します。
トラブル状況

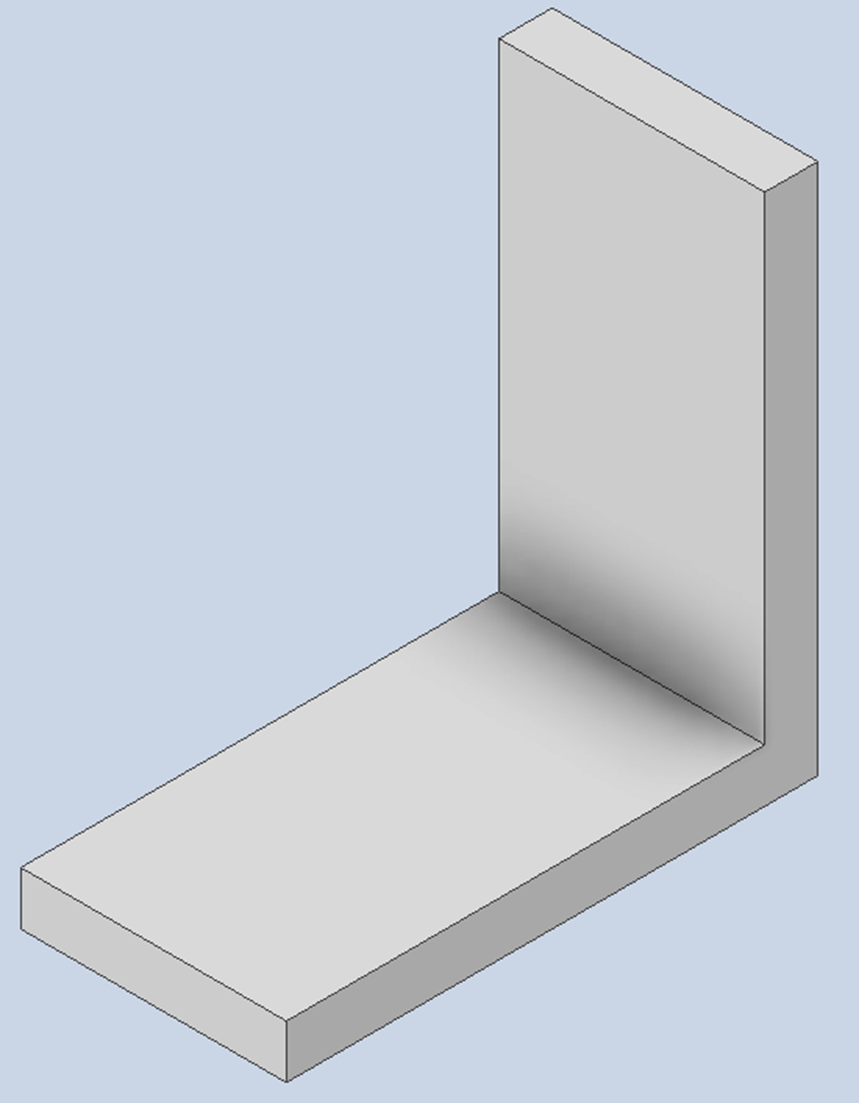

- 厚さ２ｍｍの下記図形に外側Ｒ10のフィレットを作成したいと思います。

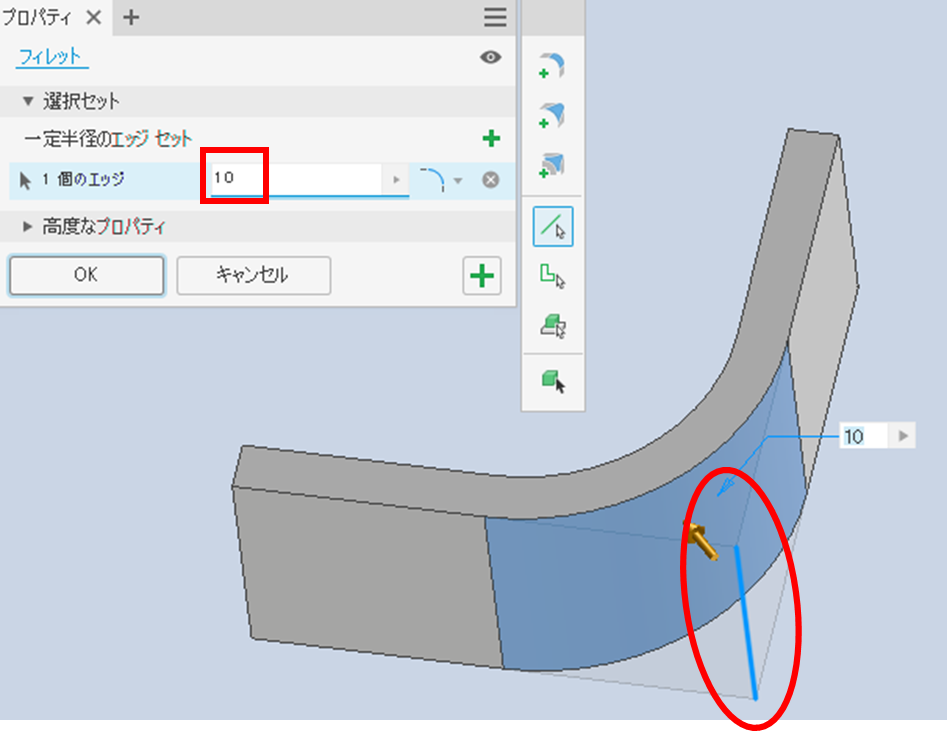

- フィレットを10ｍｍに設定し外側のエッジを選択します。

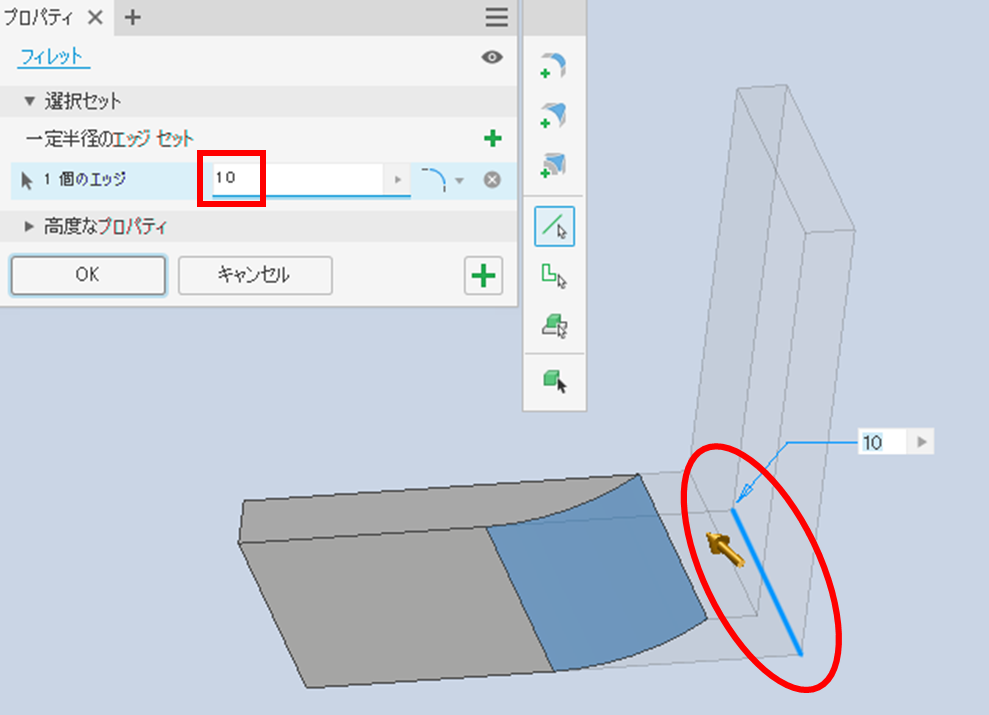

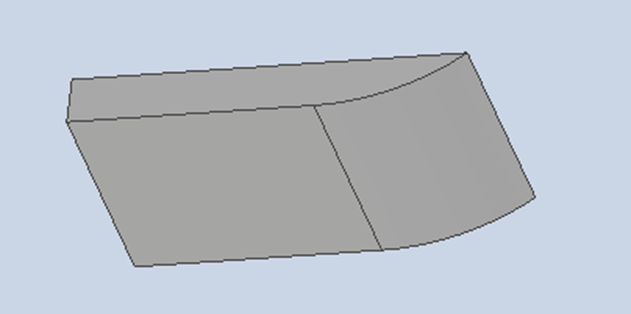

図形が半分消えてしまい、うまくフィレットが作成できませんでした。
解決方法
先に外側にフィレットを作成すると、厚みが足りずにうまくいきません。
フィレットは順番が大切です。先に内側にフィレットを作成し厚みを出してから外側にフィレットを作成します。
内側にはR8(外側フィレットR10－厚さ２ｍｍ＝内側フィレットR8)のフィレットを作成します。

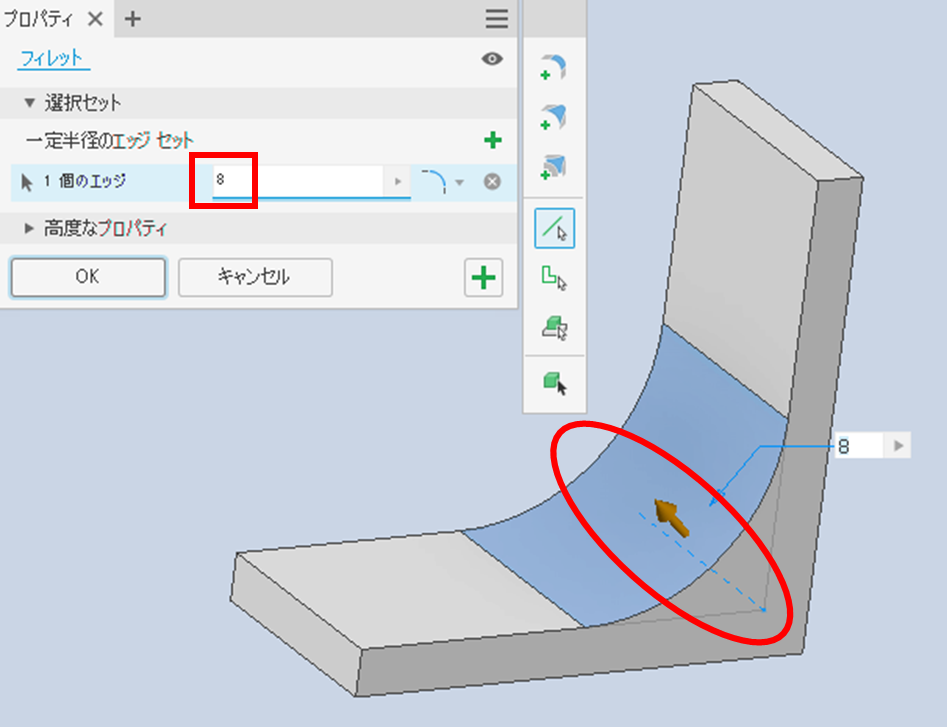

- 内側にR8のフィレットを作成します。
内側にフィレットが作成できました。
- 次に、外側にR10のフィレットを作成します。

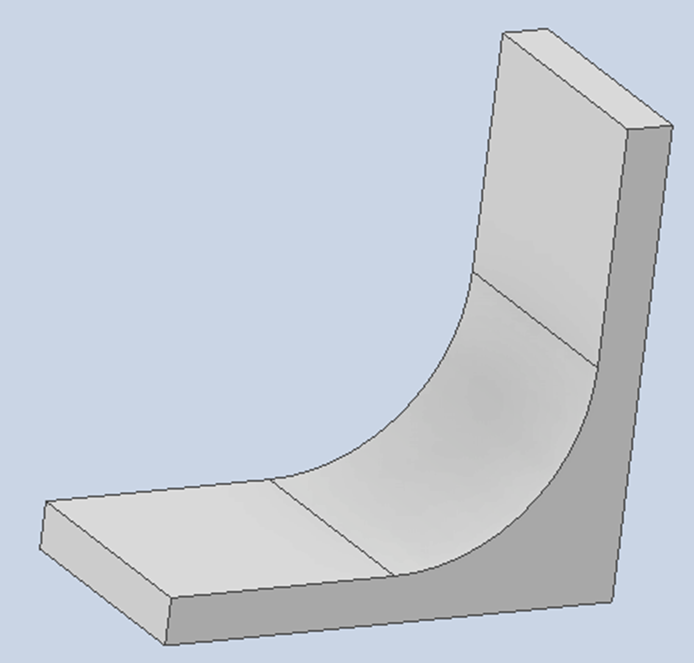

外側にフィレットが作成できました。
