アセンブリでパーツを配置しようとするとフリーな位置に配置されてしまう

Inventorでアセンブリに最初のパーツを配置する際、フリーな位置に配置されてしまうときの対処方法をご紹介します。

トラブル状況

1. 新規アセンブリを開きます。

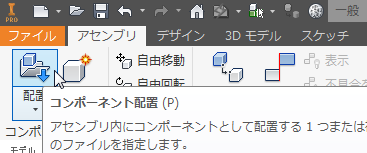

2. 「コンポーネント配置」からパーツを開きます。


3. パーツを配置します。
   適当な場所でクリックし、右クリックしOKで確定します。



4. パーツをドラッグしてみましょう。
   動いてしまいます。



解決方法

1. 再度「コンポーネント配置」からパーツを開きます。

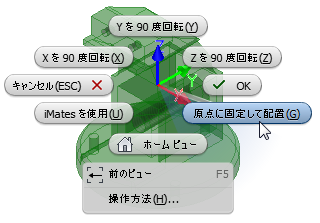

2. パーツを配置する際に、右クリックして「原点に固定して配置」をクリックします。


3. 右クリックしOKをクリックします。



4. パーツが原点に固定され、ドラッグしても動かなくなりました。
